BẢN VẼ THIẾT KẾ ĐIỆN NĂNG LƯỢNG MẶT TRỜI ÁP MÁI BAO GỒM NHỮNG GÌ? QUY TRÌNH THIẾT KẾ VÀ TRIỂN KHAI THI CÔNG CHI TIẾT
Trong các dự án điện năng lượng mặt trời áp mái, bản vẽ thiết kế đóng vai trò rất quan trọng. Đây là tài liệu kỹ thuật giúp kỹ sư, đội thi công và chủ đầu tư hiểu rõ toàn bộ cấu trúc của hệ thống trước khi tiến hành lắp đặt.
Một bộ bản vẽ hoàn chỉnh không chỉ thể hiện vị trí lắp đặt tấm pin mà còn bao gồm các sơ đồ điện, tính toán kỹ thuật, kết cấu khung và phương án đấu nối với hệ thống điện của công trình. Để đảm bảo hệ thống vận hành an toàn, hiệu quả và đạt công suất tối ưu, việc thiết kế bản vẽ cần trải qua nhiều bước khảo sát, tính toán và kiểm tra kỹ thuật trước khi chính thức thi công.
I. Vai Trò Của Bản Vẽ Thiết Kế Trong Hệ Thống Điện Mặt Trời Áp Mái
Bản vẽ thiết kế là cơ sở quan trọng để triển khai toàn bộ dự án điện mặt trời.
1. Định hướng toàn bộ hệ thống
Bản vẽ giúp xác định rõ:
-
- Vị trí lắp đặt tấm pin
- Hướng và góc nghiêng của hệ thống
- Vị trí đặt inverter và tủ điện
- Phương án đi dây và đấu nối
Nhờ đó, đội thi công có thể triển khai đúng kỹ thuật và tránh sai sót.
2. Tối ưu hiệu suất hệ thống
Thông qua bản vẽ và các tính toán kỹ thuật, kỹ sư có thể:
-
- Tối ưu hướng pin theo bức xạ mặt trời
- Hạn chế hiện tượng che bóng
- Đảm bảo hệ thống đạt công suất tối đa.
3. Đảm bảo an toàn và tiêu chuẩn kỹ thuật
Một bản vẽ thiết kế tốt sẽ giúp:
-
- Đảm bảo an toàn điện
- Giảm rủi ro quá tải
- Tuân thủ các tiêu chuẩn kỹ thuật của hệ thống điện.
II. Một Bộ Bản Vẽ Thiết Kế Điện Mặt Trời Áp Mái Bao Gồm Những Gì?
Một bộ bản vẽ hoàn chỉnh thường bao gồm nhiều hạng mục kỹ thuật khác nhau.

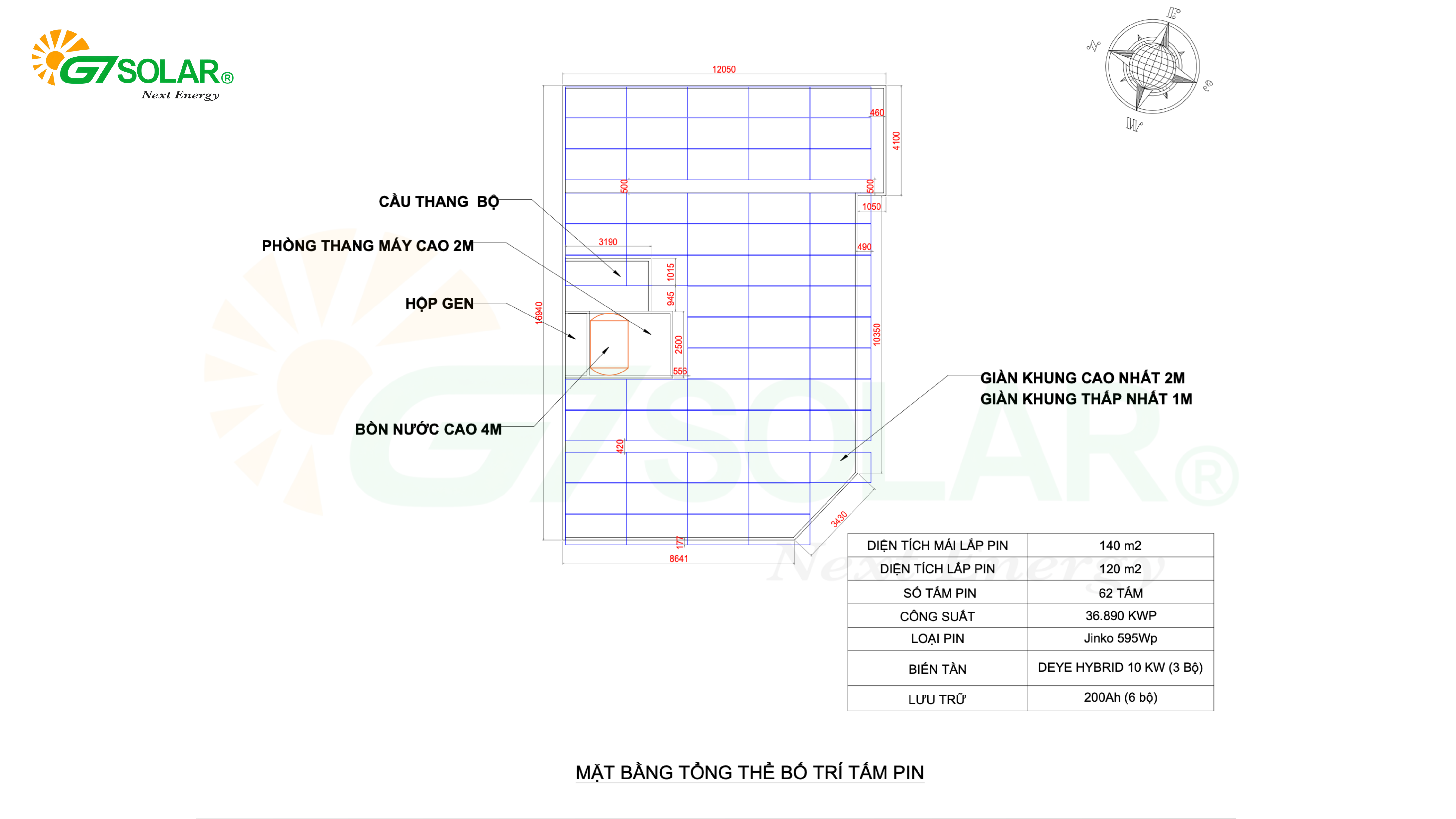

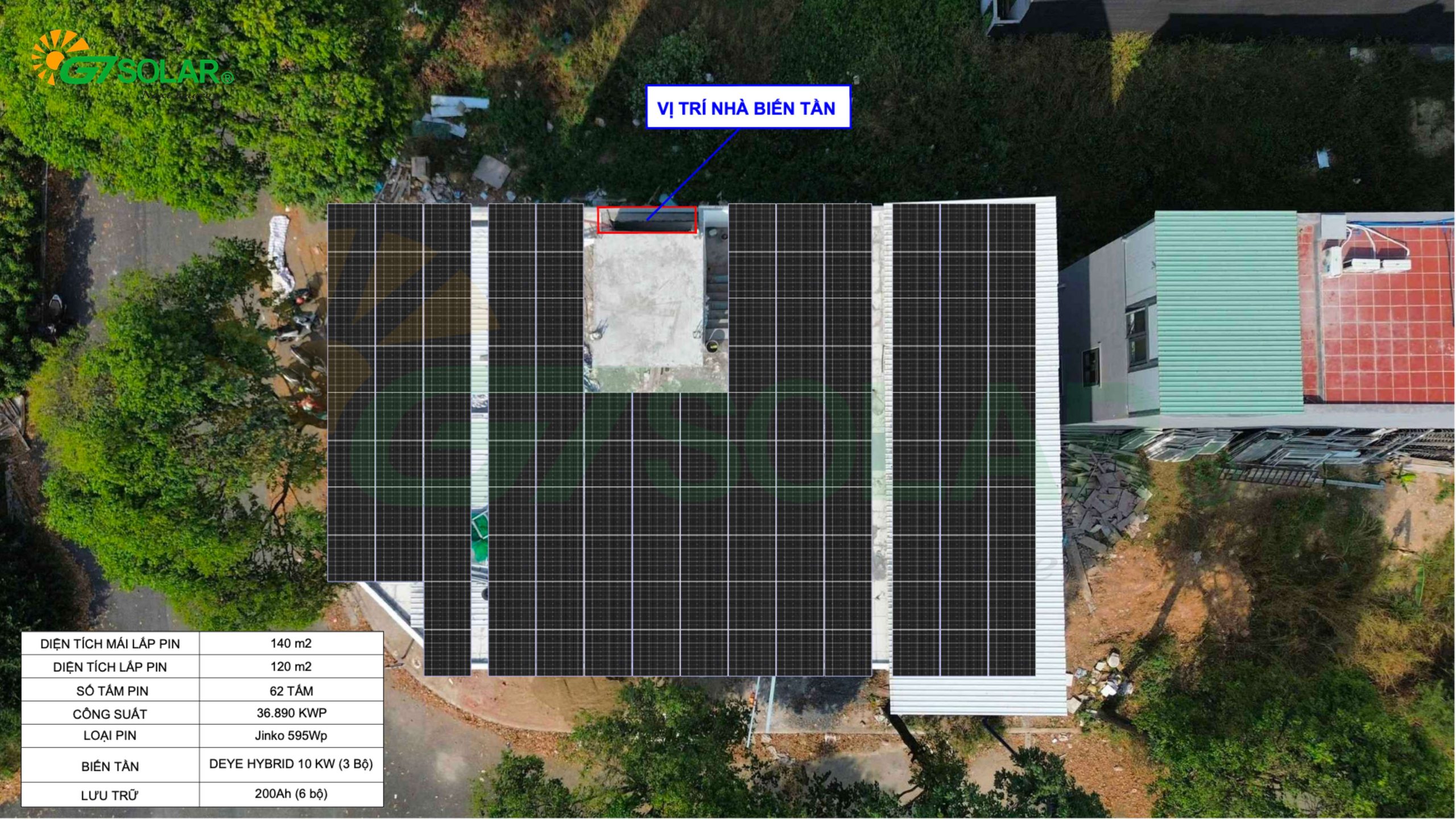

1. Bản vẽ bố trí tấm pin trên mái (Layout)
Đây là bản vẽ thể hiện:
-
- Vị trí lắp đặt các tấm pin trên mái
- Khoảng cách giữa các dãy pin
- Hướng lắp đặt của tấm pin
- Khu vực tránh che bóng.
Bản vẽ này giúp tận dụng tối đa diện tích mái và đảm bảo khả năng hấp thụ ánh sáng tốt nhất.

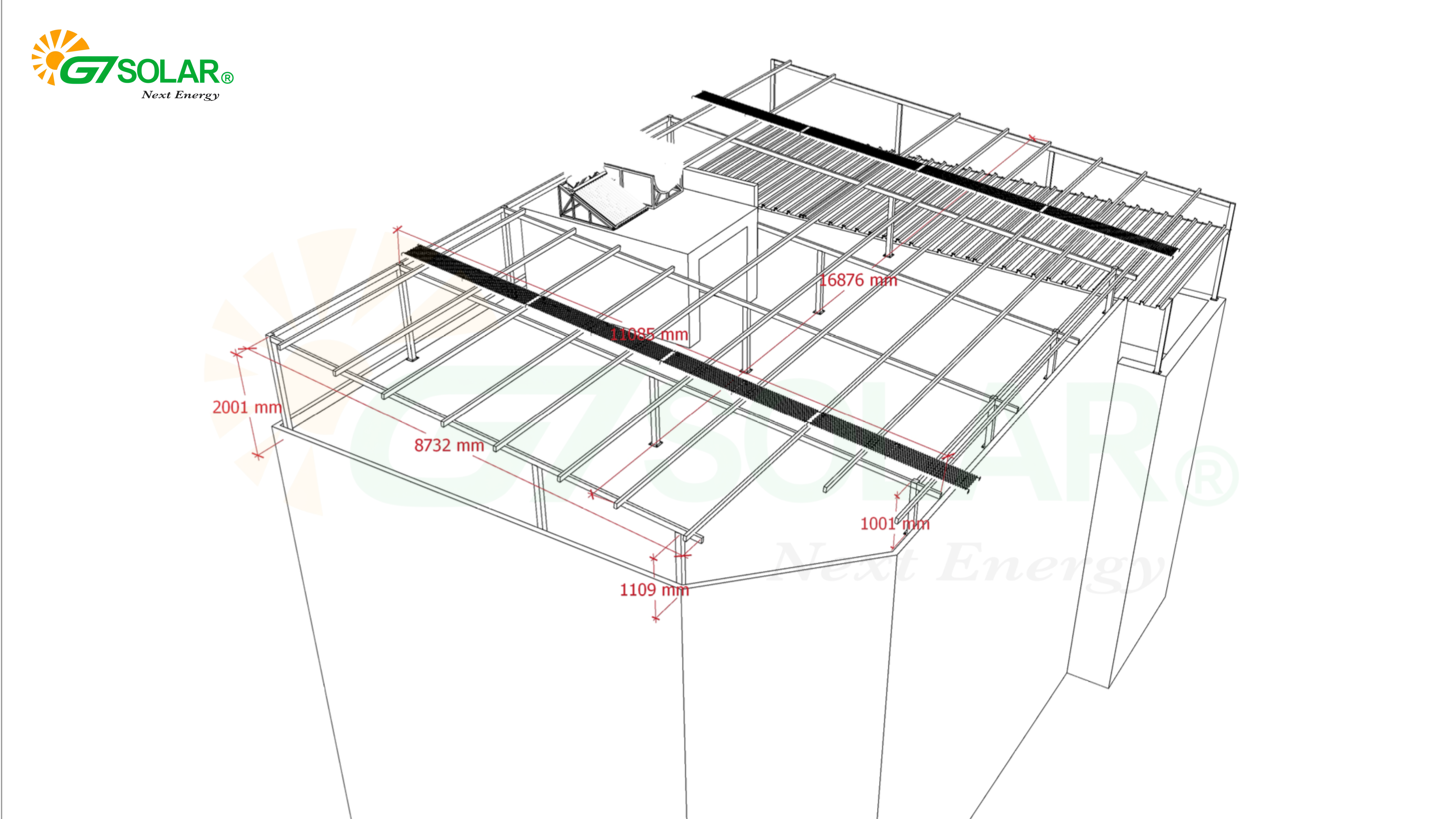

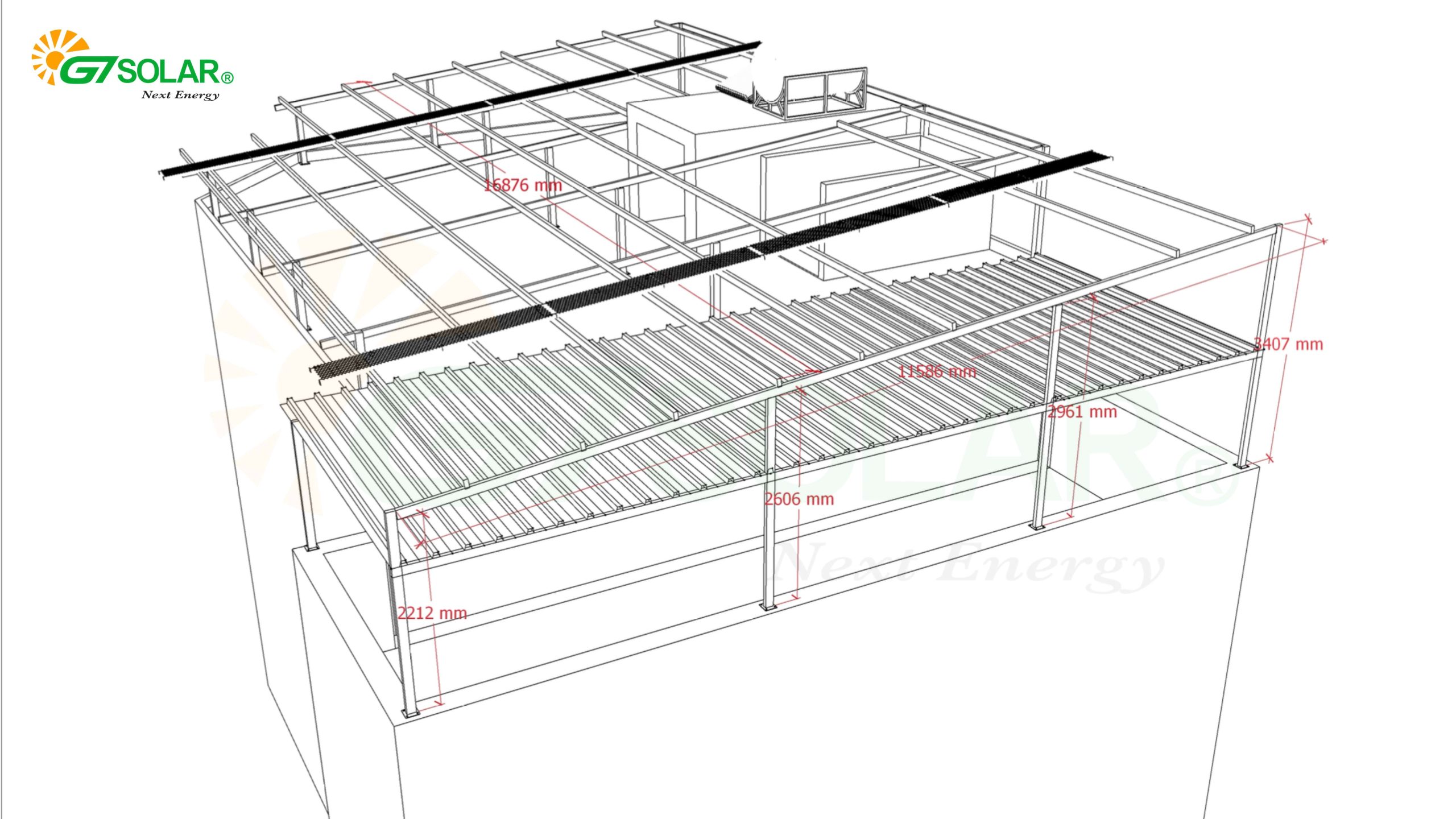

2. Bản vẽ kết cấu khung lắp đặt
Hệ thống điện mặt trời cần có khung giá đỡ chắc chắn để cố định tấm pin.
Bản vẽ kết cấu sẽ thể hiện:
-
- Loại vật liệu khung (nhôm, thép mạ kẽm…)
- Vị trí liên kết với mái
- Khoảng cách giữa các thanh rail
- Phương án chịu tải gió và tải trọng mái.

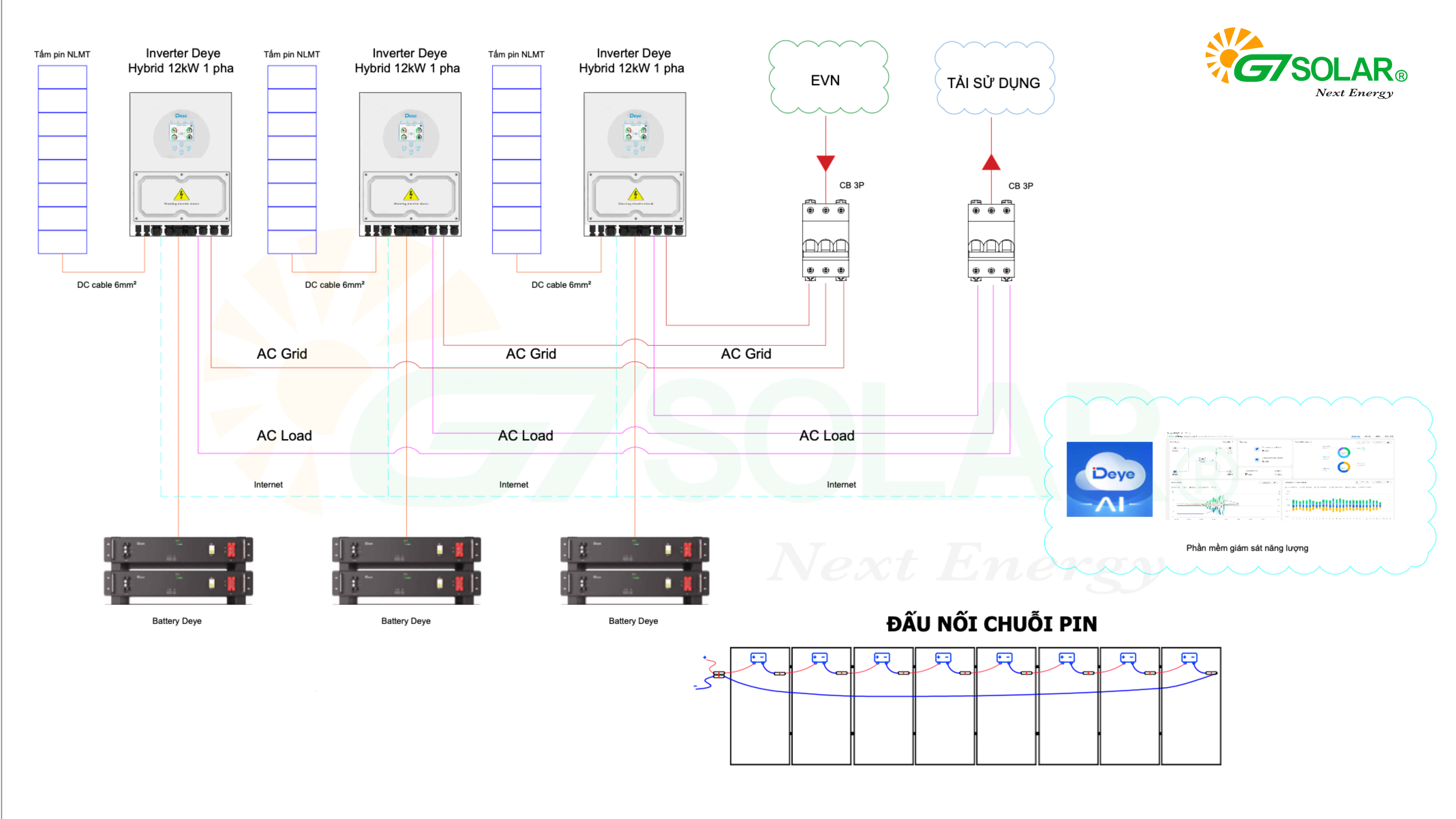

3. Sơ đồ đấu nối điện DC
Đây là sơ đồ thể hiện cách kết nối giữa các tấm pin.
Bao gồm:
-
- Cách ghép chuỗi pin (string)
- Số lượng tấm pin mỗi chuỗi
- Dây dẫn dc
- Hộp combiner box nếu có.

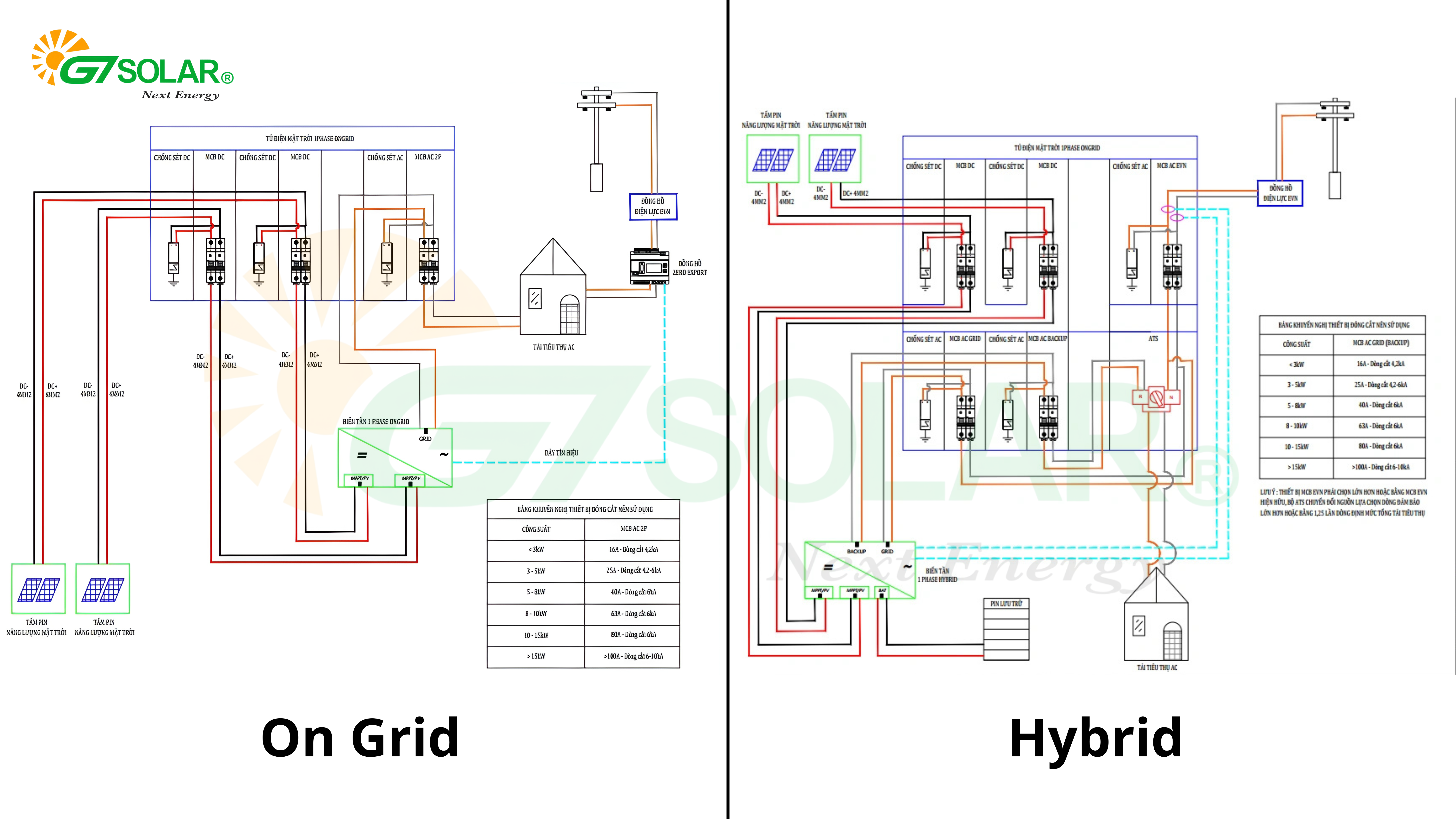

4. Sơ đồ đấu nối điện AC
Sau khi điện DC được chuyển đổi qua inverter, hệ thống sẽ kết nối với điện lưới.
Sơ đồ AC thể hiện:
- Inverter
- Tủ điện ac
- Thiết bị bảo vệ
- Điểm đấu nối với hệ thống điện của công trình.
5. Bản vẽ hệ thống tiếp địa và chống sét
Đây là phần rất quan trọng để đảm bảo an toàn.
Bản vẽ sẽ thể hiện:
-
- Hệ thống tiếp địa
- Cọc tiếp địa
- Dây nối đất
- Phương án chống sét cho hệ thống.
6. Bảng thông số thiết bị
Bản vẽ thiết kế thường kèm theo danh sách thiết bị như:
-
- Tấm pin mặt trời
- Inverter
- Dây dẫn
- Cb bảo vệ
- Khung giá đỡ.
Bảng này giúp kiểm soát vật tư và đảm bảo đúng chủng loại khi thi công.
III. Quy Trình Thiết Kế Hệ Thống Điện Mặt Trời Áp Mái
Để tạo ra một bộ bản vẽ hoàn chỉnh, quá trình thiết kế cần trải qua nhiều bước.
1. Khảo sát công trình
Kỹ sư sẽ tiến hành khảo sát thực tế để đánh giá:
-
- Diện tích mái
- Hướng mái
- Góc nghiêng mái
- Khả năng chịu tải của mái.
Ngoài ra còn kiểm tra các yếu tố như:
-
- Vật cản
- Bóng đổ
- Hệ thống điện hiện hữu.
2. Phân tích nhu cầu sử dụng điện
Dựa trên hóa đơn điện và nhu cầu tiêu thụ, kỹ sư sẽ tính toán:
-
- Công suất hệ thống phù hợp
- Sản lượng điện dự kiến
- Hiệu quả kinh tế.
3. Thiết kế layout hệ thống
Sau khi có dữ liệu khảo sát, kỹ sư sẽ thiết kế:
-
- Bố trí tấm pin
- Hướng lắp đặt
- Góc nghiêng tối ưu.
Mục tiêu là đạt sản lượng điện cao nhất trong điều kiện thực tế của công trình.
4. Thiết kế sơ đồ điện
Bước này bao gồm:
-
- Thiết kế chuỗi pin
- Lựa chọn inverter
- Tính toán dây dẫn
- Thiết kế hệ thống bảo vệ.
5. Hoàn thiện bộ bản vẽ kỹ thuật
Sau khi hoàn tất các bước tính toán, toàn bộ dữ liệu sẽ được tổng hợp thành bộ bản vẽ hoàn chỉnh để chuẩn bị cho giai đoạn thi công.
IV. Các Giai Đoạn Triển Khai Thi Công Sau Khi Có Bản Vẽ
Sau khi bản vẽ thiết kế được phê duyệt, dự án sẽ bước vào giai đoạn thi công.
1. Chuẩn bị vật tư và thiết bị
Các thiết bị cần chuẩn bị gồm:
-
- Tấm pin mặt trời
- Inverter
- Khung lắp đặt
- Dây dẫn
- Tủ điện và thiết bị bảo vệ.
- Một số vật tư phụ khác: Rall nhôm, MC4, kẹp biên, kẹp giữa, …

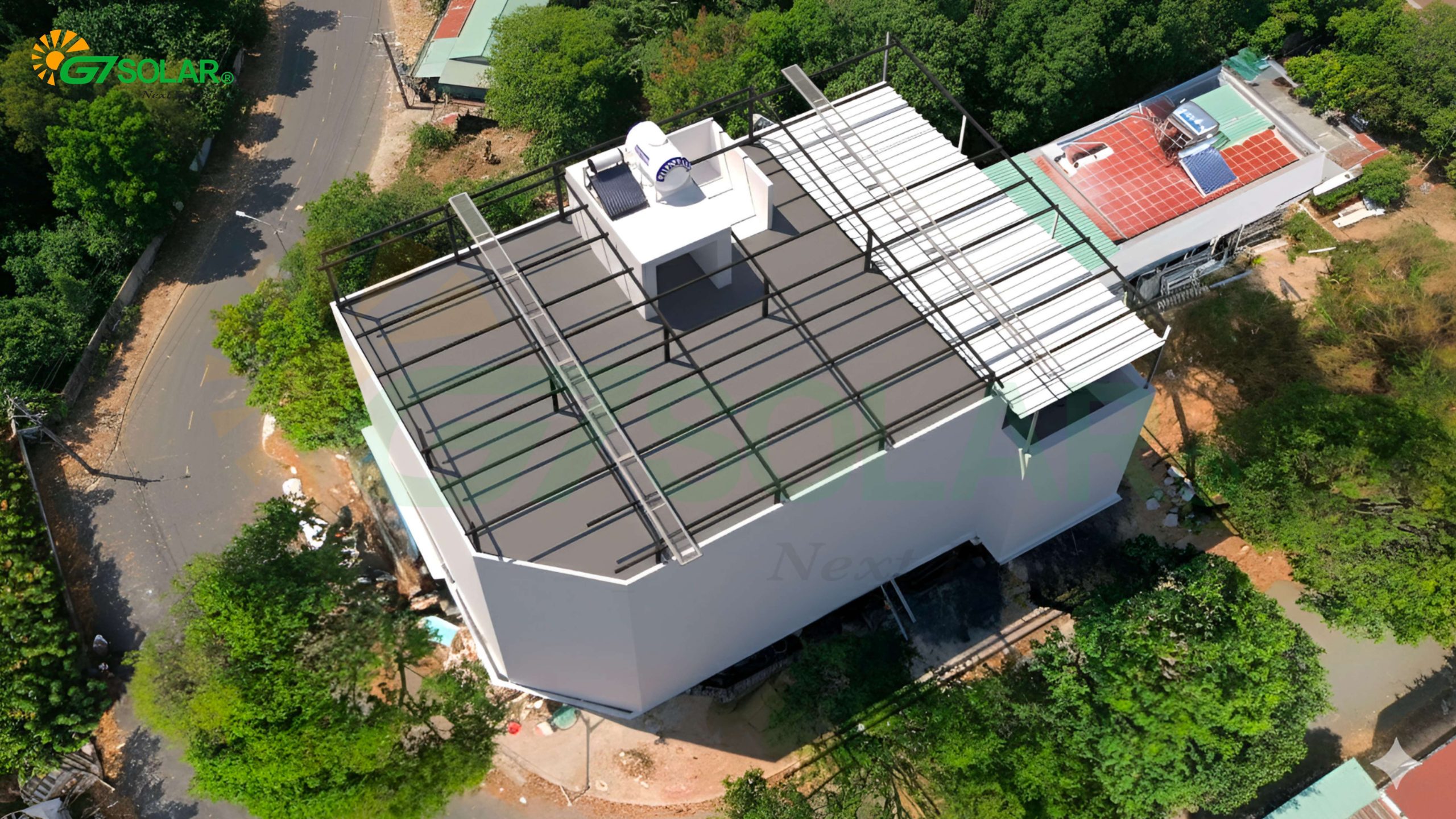

2. Lắp đặt hệ thống khung
Đội thi công sẽ tiến hành:
-
- Cố định khung lên mái
- Căn chỉnh vị trí rail
- Kiểm tra độ chắc chắn của kết cấu.
3. Lắp đặt tấm pin
Các tấm pin được lắp lên khung theo đúng layout thiết kế.
Quá trình này cần đảm bảo:
-
- Đúng khoảng cách
- Đúng hướng lắp đặt
- Cố định chắc chắn.
4. Đấu nối hệ thống điện
Bao gồm:
-
- Đấu nối dây DC giữa các tấm pin
- Kết nối với inverter
- Đấu nối hệ thống AC với tủ điện.
5. Kiểm tra và chạy thử hệ thống
Sau khi lắp đặt hoàn tất, hệ thống sẽ được kiểm tra:
-
- Điện áp
- Dòng điện
- Khả năng vận hành của inverter.
Khi mọi thông số đạt yêu cầu, hệ thống sẽ được đưa vào vận hành chính thức.
V. Tại Sao Thiết Kế Kỹ Lưỡng Là Yếu Tố Quan Trọng Của Một Dự Án Điện Mặt Trời?
Trong thực tế, nhiều hệ thống điện mặt trời hoạt động kém hiệu quả do khâu thiết kế không được đầu tư đúng mức.
Một bản vẽ thiết kế chính xác giúp:
-
- Tối ưu sản lượng điện
- Đảm bảo an toàn hệ thống
- Giảm rủi ro khi vận hành
- Tiết kiệm chi phí thi công.
Với kinh nghiệm triển khai nhiều dự án điện mặt trời áp mái cho nhà ở, doanh nghiệp và nhà xưởng, G7 Solar luôn chú trọng vào khâu khảo sát và thiết kế kỹ thuật trước khi thi công.
Điều này giúp hệ thống hoạt động ổn định, đạt hiệu suất cao và mang lại lợi ích kinh tế lâu dài cho khách hàng.
————————————————————
