Hệ Thống Tiếp Địa Điện Mặt Trời Là Gì? Toàn Bộ Quy Trình Đào – Hàn – Đấu Nối – Thi Công Tiếp Địa Solar Chi Tiết Từ A–Z

 HỆ THỐNG TIẾP ĐỊA ĐIỆN MẶT TRỜI LÀ GÌ? TOÀN BỘ QUY TRÌNH ĐÀO – HÀN – ĐẤU NỐI – THI CÔNG TIẾP ĐỊA SOLAR CHI TIẾT TỪ A–Z



  Trong một hệ thống điện mặt trời, nhiều người thường tập trung vào tấm pin, biến tần hay sản lượng điện tạo ra mỗi ngày. Tuy nhiên, có một hạng mục gần như “ẩn mình” nhưng lại quyết định trực tiếp đến độ an toàn, độ ổn định và tuổi thọ vận hành lâu dài của toàn hệ thống — đó chính là hệ thống tiếp địa (grounding system).

  Một hệ điện mặt trời có thể vận hành tốt trong vài tháng đầu dù tiếp địa làm sơ sài. Nhưng sau nhiều năm chịu nắng nóng, giông sét, độ ẩm và môi trường ngoài trời, những rủi ro bắt đầu xuất hiện: thiết bị hư hỏng, rò điện, nhiễu tín hiệu, mất an toàn điện và thậm chí nguy cơ cháy nổ khi có sự cố điện hoặc sét lan truyền.

  Vậy hệ thống tiếp địa điện mặt trời là gì? Bao gồm những gì? Quá trình đào tiếp địa, kéo dây, hàn tiếp địa, đấu nối tủ và thi công trên mái diễn ra như thế nào để đạt chuẩn? Hãy cùng G7 Solar phân tích toàn bộ quy trình dưới góc nhìn thực tế thi công.



I. Hệ Thống Tiếp Địa Solar Là Gì? Vì Sao Hệ Điện Mặt Trời Bắt Buộc Phải Có?

 1. Hệ thống tiếp địa điện mặt trời là gì?

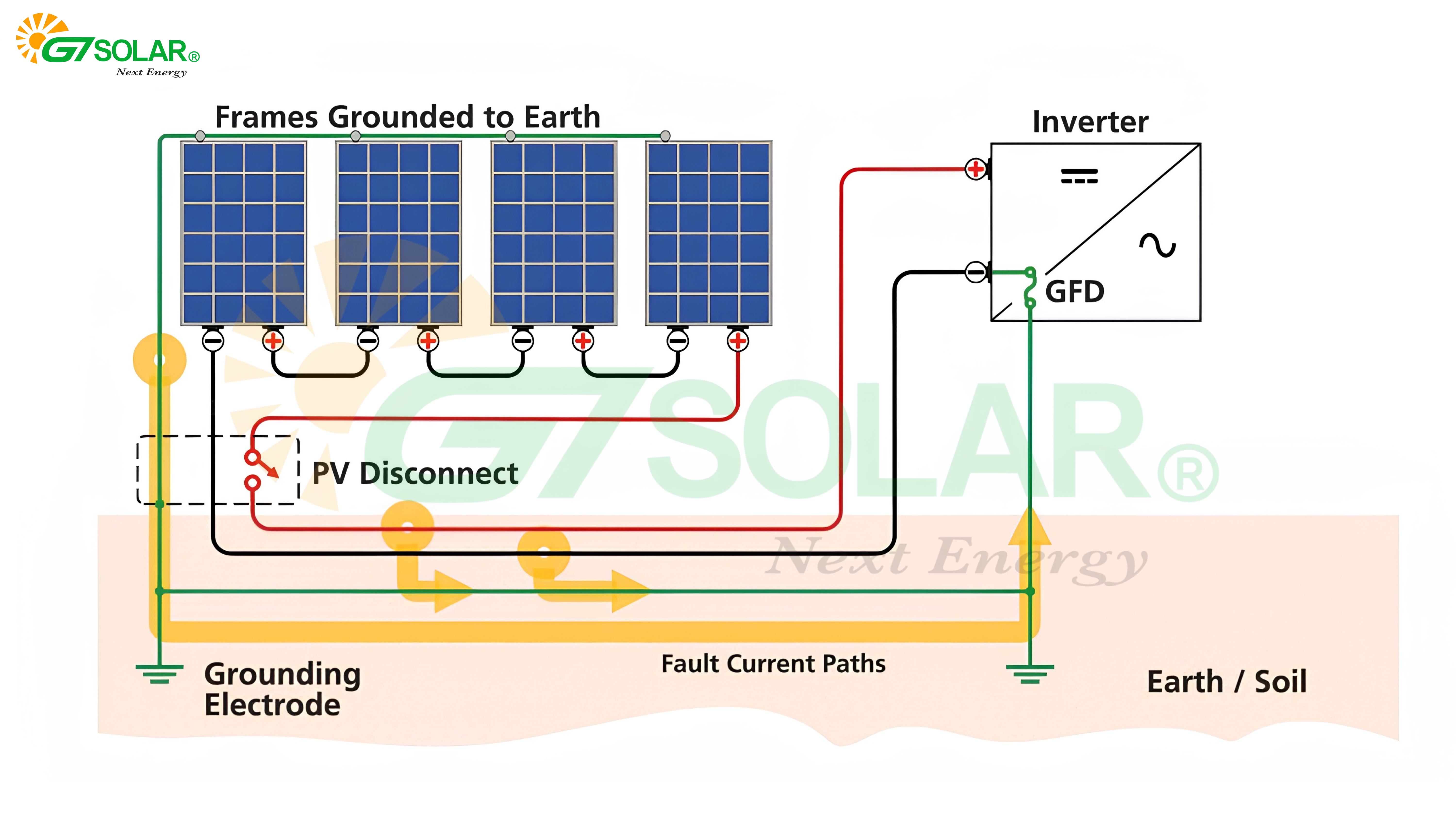

  Hệ thống tiếp địa (Solar Grounding System) là hệ thống kết nối các phần kim loại của hệ điện mặt trời xuống đất thông qua dây dẫn và cọc tiếp địa nhằm đưa dòng điện rò, dòng sự cố hoặc năng lượng sét về đất an toàn.

  Trong hệ điện mặt trời, tiếp địa không chỉ là một sợi dây nối xuống đất đơn thuần.

  Đây là cả một hệ thống liên kết gồm:

• • Khung giá đỡ pin mặt trời
  • Rail nhôm, module pin
  • Biến tần (inverter)
  • Tủ điện AC/DC
  • Thiết bị chống sét lan truyền (SPD)
  • Kết cấu kim loại và các điểm nối liên quan

  Tất cả được liên kết thành một hệ thống đồng nhất nhằm đảm bảo an toàn điện và vận hành ổn định lâu dài.

2. Vì sao hệ điện mặt trời càng lớn càng phải làm tiếp địa chuẩn?

  Điện mặt trời là hệ thống đặt ngoài trời liên tục 20–30 năm. Điều đó đồng nghĩa với việc hệ thống luôn phải chịu:

• • Nắng nóng kéo dài
  • Độ ẩm cao, nước mưa
  • Chênh lệch nhiệt độ ngày – đêm
  • Hiện tượng sét cảm ứng, sét lan truyền
  • Dao động điện áp trong vận hành

  Nếu không có tiếp địa đúng kỹ thuật, rủi ro thường gặp gồm:

• • Thiết bị điện dễ hư hỏng do quá áp
  • Inverter báo lỗi bất thường hoặc giảm tuổi thọ
  • Dòng điện rò gây mất an toàn
  • Tăng nguy cơ hỏng SPD chống sét
  • Rủi ro giật điện hoặc cháy nổ khi sự cố xảy ra

  Có thể nói: Tiếp địa là “đường thoát hiểm” của cả hệ thống điện mặt trời khi có sự cố điện hoặc quá áp xảy ra.



II. Một Hệ Thống Tiếp Địa Điện Mặt Trời Hoàn Chỉnh Bao Gồm Những Gì?

  Nhiều người nghĩ chỉ cần đóng vài cây cọc đồng là xong. Nhưng trên thực tế, một hệ thống tiếp địa solar hoàn chỉnh gồm nhiều thành phần liên kết với nhau.

 1. Cọc tiếp địa và dây đồng tiếp địa dưới đất

    Đây là phần nền tảng của toàn bộ hệ thống. Cọc tiếp địa thường sử dụng:

• • Cọc đồng hoặc thép mạ đồng
  • Đóng sâu xuống nền đất theo thiết kế
  • Liên kết với nhau bằng dây đồng trần hoặc cáp đồng tiếp địa

    Tùy quy mô công trình và điện trở đất, số lượng cọc có thể thay đổi.

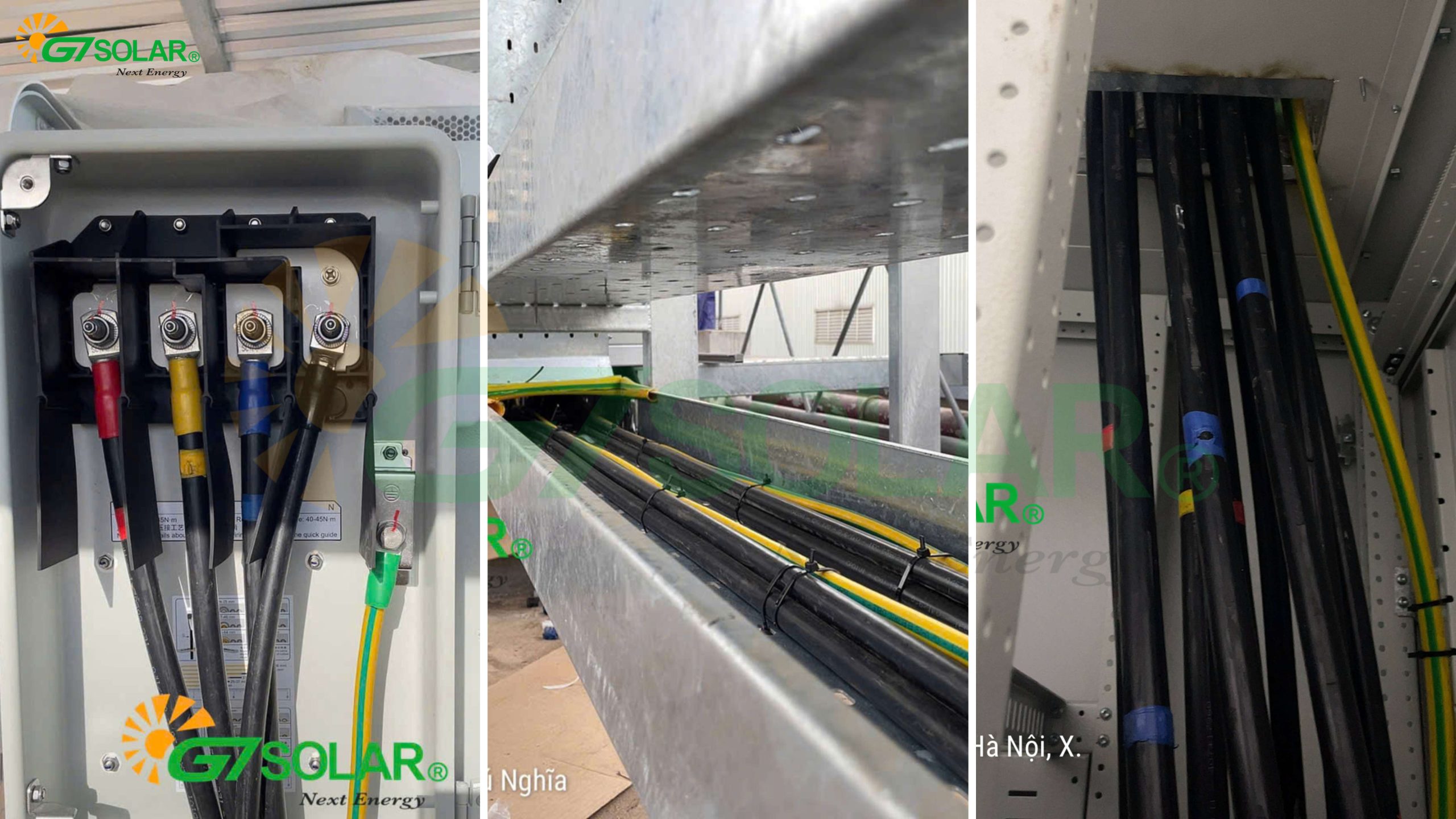

 2. Hệ thống thanh đồng tiếp địa trong nhà inverter

  Tại khu vực nhà biến tần hoặc phòng điện, thường bố trí thanh đồng tiếp địa (earth bar). Thanh đồng này đóng vai trò trung tâm liên kết giữa:

• • Inverter
  • Tủ AC/DC
  • SPD chống sét lan truyền
  • Dây PE bảo vệ
  • Hệ tiếp địa ngoài trời

  Nhờ đó, toàn hệ thống vận hành thống nhất và an toàn hơn.

 3. Kẹp tiếp địa chống sét trên mái

  Trên mái, các rail nhôm, khung pin và kết cấu kim loại cần được liên kết điện liên tục. Lúc này, hệ thống sẽ sử dụng:

• • Earthing clip
  • Grounding lug
  • Kẹp bonding rail

  Các chi tiết này giúp đảm bảo dòng điện có thể truyền liên tục xuống đất khi có sự cố.



III. Toàn Bộ Quy Trình Thi Công Hệ Thống Tiếp Địa Điện Mặt Trời Từ A–Z

 1. Khảo sát vị trí và xác định phương án tiếp địa

  Trước khi thi công, kỹ thuật cần khảo sát:

• • Khu vực đặt inverter
  • Đặc điểm nền đất
  • Khoảng cách tới mái và tủ điện
  • Điều kiện kéo dây tiếp địa

  Việc khảo sát giúp tối ưu chiều dài dây, giảm tổn hao và đảm bảo điện trở đất đạt yêu cầu.

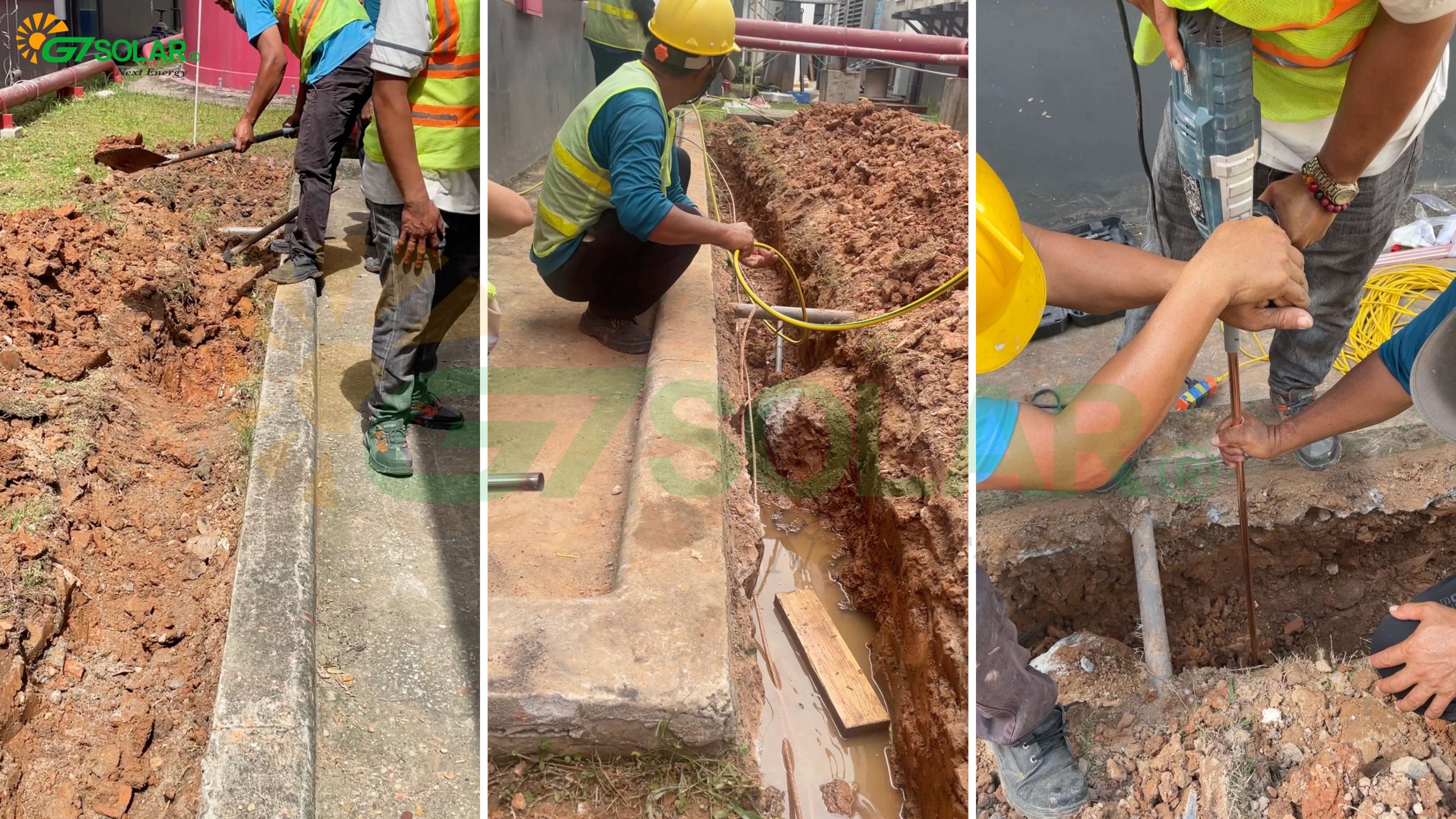

 2. Đào hố, đào rãnh và đóng cọc tiếp địa

  Sau khảo sát, đội thi công bắt đầu:

• • Đào hố kỹ thuật
  • Đào rãnh kéo dây tiếp địa
  • Đóng cọc tiếp địa theo thiết kế

  Các cọc được bố trí với khoảng cách phù hợp nhằm tạo hiệu quả tản dòng tốt hơn.

  Tùy điều kiện đất, có thể cần tăng số lượng cọc để đạt điện trở tiếp địa yêu cầu.

 3. Kéo dây tiếp địa dưới mặt đất

  Sau khi hoàn thiện cọc, dây đồng tiếp địa sẽ được kéo liên kết toàn hệ thống. Dây này có nhiệm vụ:

• • Liên kết các cọc tiếp địa
  • Kết nối với tủ điện và inverter
  • Đưa dòng điện sự cố xuống đất

  Việc đi dây cần đảm bảo:

• • Không bị đứt đoạn
  • Không nối chắp vá tùy tiện
  • Có tiết diện phù hợp với công suất hệ thống

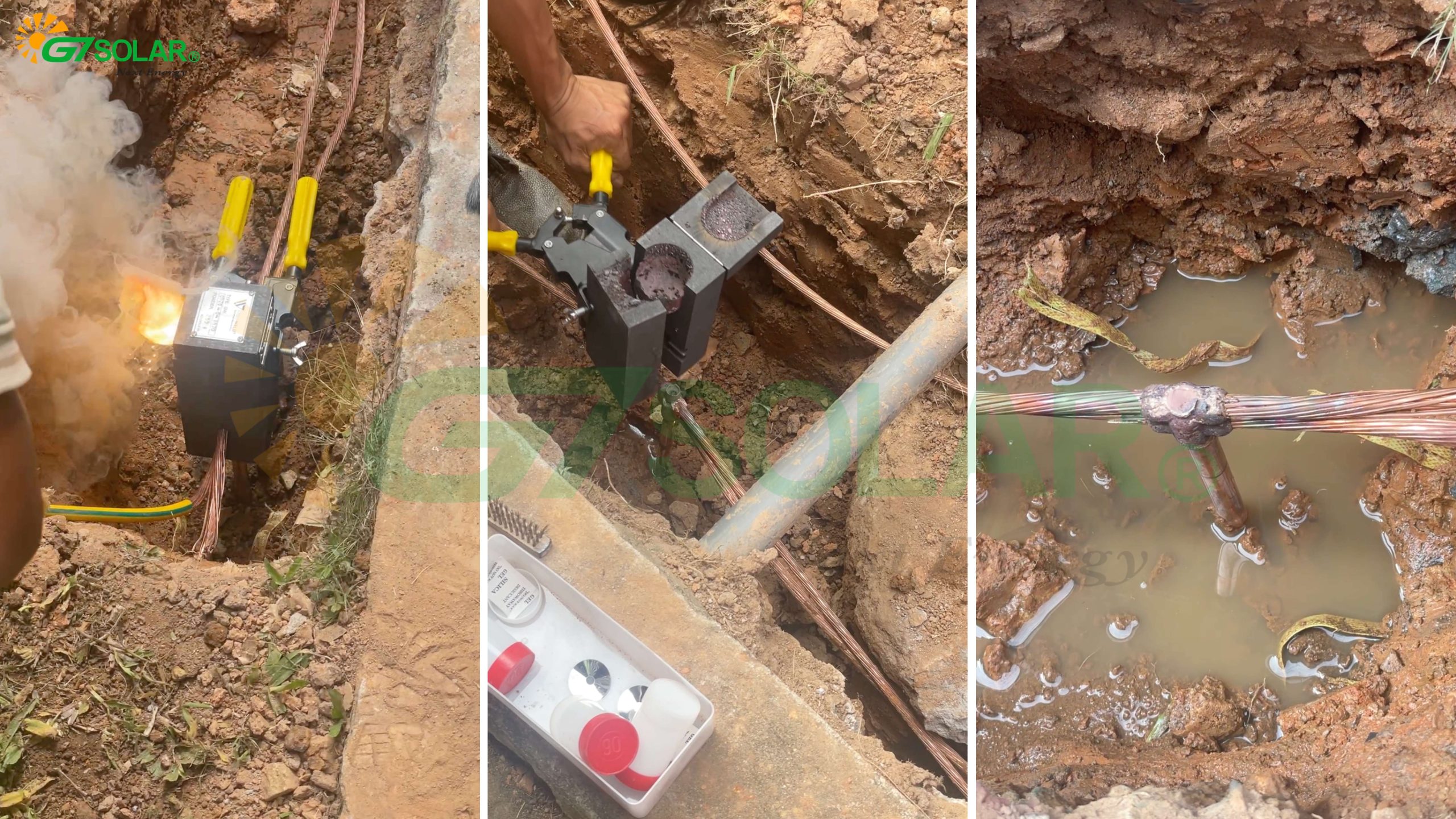

 4. Hàn tiếp địa – bước rất quan trọng nhưng thường bị xem nhẹ

  Một hệ tiếp địa tốt không nằm ở việc “có cọc” mà nằm ở chất lượng liên kết. Tại nhiều công trình chuyên nghiệp, mối nối tiếp địa thường dùng: hàn hóa nhiệt (Cadweld/Exothermic Welding)

  Phương pháp này tạo liên kết gần như đồng nhất giữa dây đồng và cọc tiếp địa. So với nối cơ khí thông thường, hàn hóa nhiệt có ưu điểm:

• • Dẫn điện ổn định hơn
  • Ít oxy hóa
  • Độ bền rất cao ngoài trời
  • Hạn chế phát nhiệt tại mối nối

  Sau hàn, kỹ thuật sẽ kiểm tra kỹ từng vị trí trước khi lấp đất hoàn thiện.

 5. Đấu nối tủ tiếp địa và nhà inverter

  Sau phần cơ khí dưới đất, hệ thống tiếp tục được đấu nối vào nhà inverter. Tại đây, kỹ thuật tiến hành:

• • Đấu dây vào thanh đồng tiếp địa
  • Liên kết inverter và tủ điện
  • Đấu nối SPD chống sét lan truyền AC/DC
  • Đồng bộ toàn bộ dây PE bảo vệ

  Đây là bước giúp biến toàn bộ hệ điện mặt trời thành một hệ thống liên kết điện thống nhất.

 6. Kéo dây tiếp địa lên mái và liên kết khung pin

  Sau khi hoàn thiện phần mặt đất và nhà inverter, kỹ thuật tiến hành kéo dây tiếp địa lên mái. Trên mái, dây sẽ được liên kết tới:

• • Rail nhôm
  • Kết cấu giá đỡ
  • Khung module pin
  • Các vị trí bonding giữa rail

  Từng điểm nối đều cần siết lực đúng tiêu chuẩn để tránh lỏng kết cấu sau thời gian dài rung động và giãn nở nhiệt.

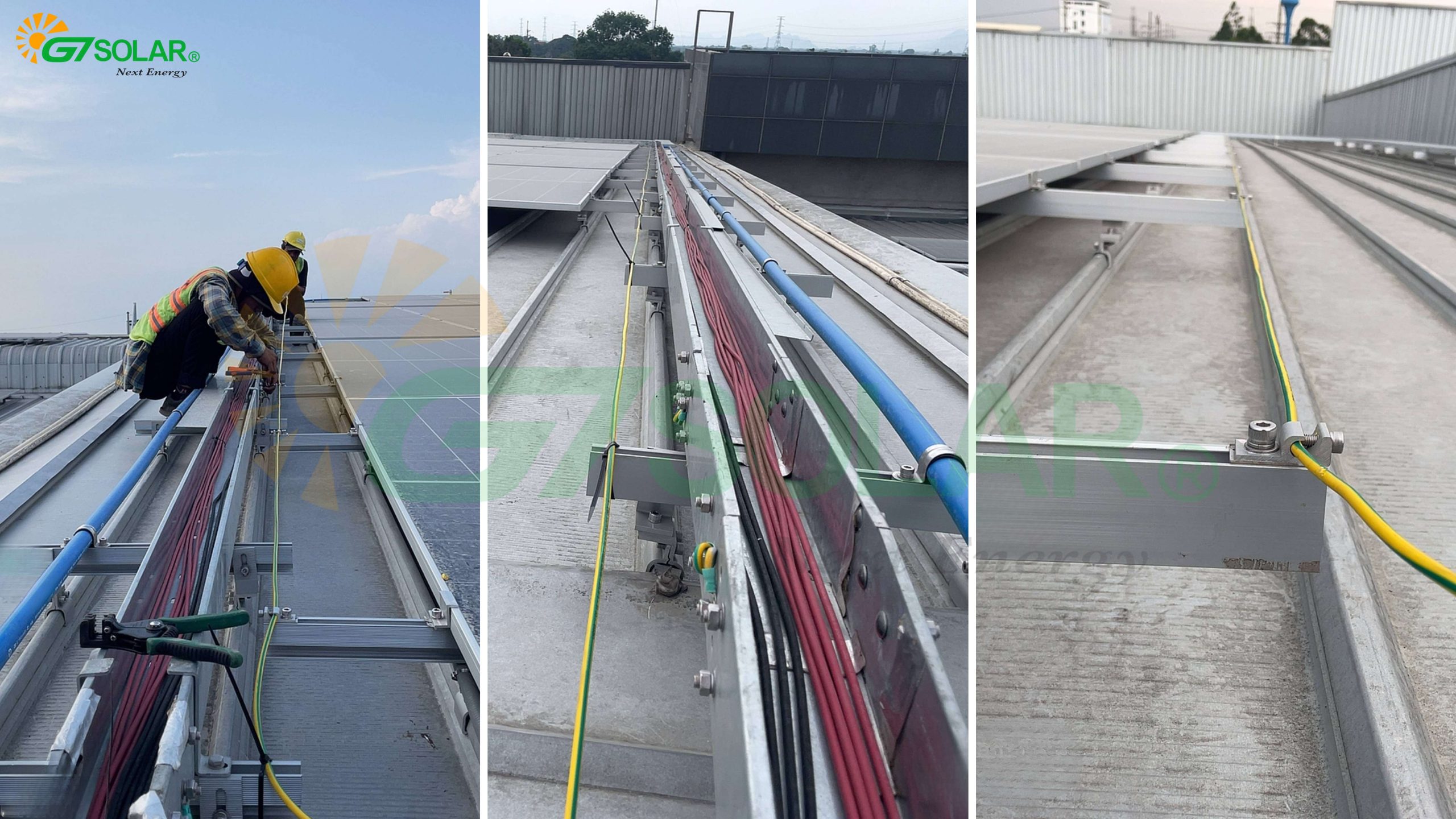

 7. Kẹp tiếp địa chống sét trên mái

  Đây là công đoạn nhiều người gần như không để ý. Các earthing clip hoặc grounding lug sẽ được lắp tại vị trí phù hợp nhằm:

• • Tạo liên kết điện liên tục giữa các rail
  • Hỗ trợ truyền dòng sự cố an toàn
  • Tăng hiệu quả chống sét lan truyền

  Nếu làm không đúng, một phần rail có thể không thực sự được nối đất dù nhìn bằng mắt vẫn “giống như đã làm”.

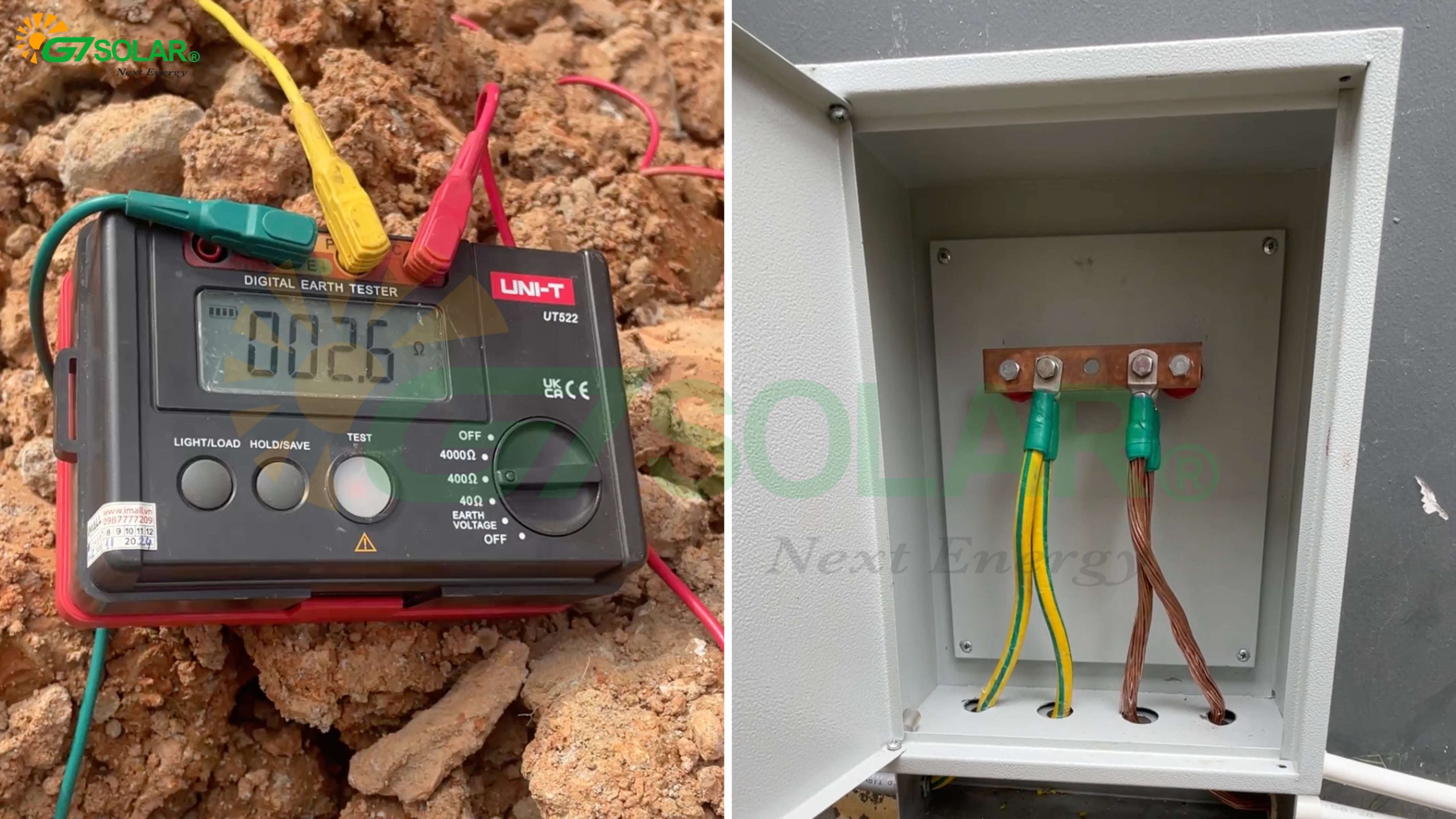

 8. Đo điện trở tiếp địa và nghiệm thu

  Sau khi hoàn thiện toàn bộ hệ thống, kỹ thuật sẽ tiến hành đo điện trở đất. Đây là bước xác nhận: hệ tiếp địa có thực sự hoạt động hay không.

  Tùy tiêu chuẩn công trình, điện trở tiếp địa cần đạt ngưỡng kỹ thuật phù hợp để đảm bảo an toàn vận hành.



IV. Những Lỗi Thi Công Tiếp Địa Thường Gặp Khiến Hệ Thống Dễ Gặp Rủi Ro

  Trên thực tế, nhiều hệ điện mặt trời vẫn tồn tại các lỗi tưởng nhỏ nhưng ảnh hưởng rất lớn đến tuổi thọ vận hành.

  Một số lỗi phổ biến gồm:

• • Chỉ đóng cọc cho có nhưng không đo điện trở đất
  • Không bonding toàn bộ rail và khung pin
  • Dây tiếp địa tiết diện quá nhỏ
  • Mối nối oxy hóa sau thời gian dài
  • Không liên kết SPD với hệ tiếp địa đúng kỹ thuật
  • Đi dây lỏng lẻo, thiếu cố định

  Điều nguy hiểm là: hệ thống vẫn có thể chạy bình thường trong thời gian đầu, nhưng sự cố thường xuất hiện sau vài năm vận hành ngoài trời.

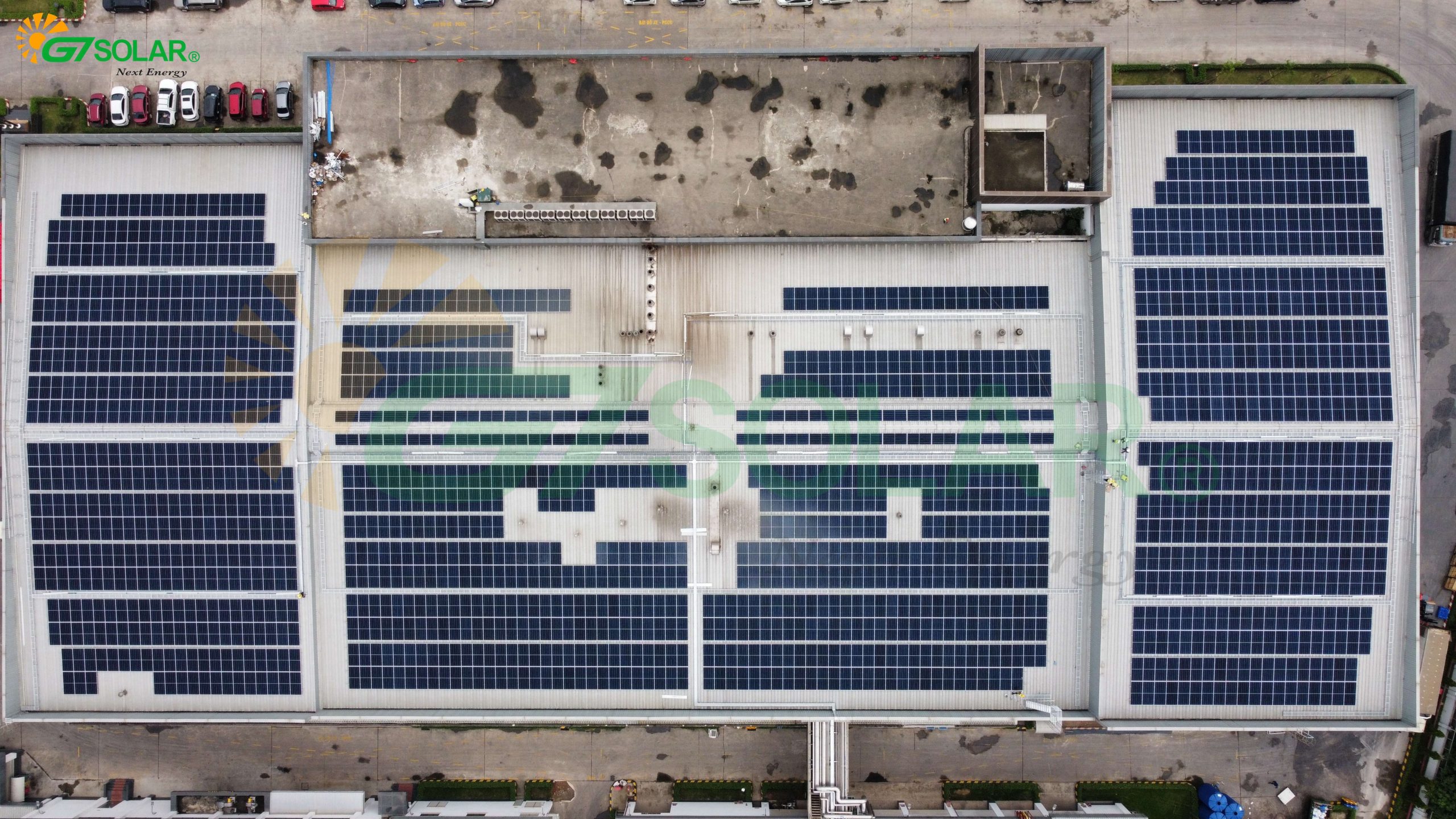

V. Góc Nhìn G7 Solar: Tiếp Địa Là Hạng Mục Ít Được Nhìn Thấy Nhưng Quyết Định Độ Bền Hệ Thống

  Trong điện mặt trời, thứ khách hàng dễ nhìn thấy nhất thường là tấm pin. Nhưng thứ quyết định hệ thống có bền 20–30 năm hay không lại nằm ở những chi tiết ít ai để ý như:

• • Tiếp địa
  • Chống sét
  • Rail khung
  • Đi dây dc
  • Khả năng bảo vệ thiết bị

  Một hệ thống điện mặt trời bền không chỉ nằm ở thiết bị tốt. Mà nằm ở cách thi công, cách liên kết và mức độ hoàn thiện từng chi tiết kỹ thuật ngay từ đầu.

  Tại G7 Solar, hệ thống tiếp địa không được làm theo kiểu “đủ để có”. Mà được xem là một phần nền tảng của toàn bộ hệ thống — từ mái, nhà inverter đến phần tiếp địa dưới đất — nhằm đảm bảo vận hành ổn định, an toàn và bền vững theo thời gian.

  Bởi với điện mặt trời, làm đúng ngay từ nền móng luôn rẻ hơn rất nhiều so với sửa chữa khi sự cố đã xảy ra.

————————————————————
