HƯỚNG DẪN CÀI ĐẶT TÍNH NĂNG ZERO EXPORT CHO INVERTER HUAWEI
I. Chạy thử
1. Kiểm tra trước khi bật nguồn
| Số | Tiêu chí chấp nhận |
| 1 | SUN2000 được lắp đặt đúng cách và chắc chắn. |
| 2 | Công tắc DC và công tắc AC hạ lưu đang TẮT. |
| 3 | Tất cả các dây nối đất đều được kết nối đúng cách và chắc chắn. |
| 4 | Các ốc siết cáp chưa sử dụng đã được bịt kín và nắp khóa đã được siết chặt. |
| 5 | Đầu cuối và cổng chưa sử dụng được khóa bằng nắp kín nước. |
| 6 | Không gian lắp đặt thích hợp và môi trường lắp đặt sạch sẽ và gọn gàng, không có dị vật. |
| 7 | Nắp đầu cuối AC đã được lắp đặt lại. |
| 8 | Cửa khoang bảo trì đã được đóng lại và các vít cửa đã được siết chặt. |
2. Bật nguồn SUN2000
Thận trọng:
– Trước khi bật công tắc AC giữa SUN2000 và lưới điện, hãy sử dụng vạn năng kế được đặt ở vị trí AC để kiểm tra nhằm đảm bảo điện áp AC nằm trong phạm vi được chỉ định.
– Nếu biến tần năng lượng mặt trời không chạy trong nửa năm sau khi lắp đặt thì phải được kiểm tra và chạy thử bởi các chuyên gia trước khi vận hành.
Quy trình:
Bước 1 Bật công tắc AC giữa SUN2000 và lưới điện.
Lưu ý: Nếu bạn thực hiện Bước 2 trước Bước 1, SUN2000 sẽ báo cáo lỗi tắt máy bất thường. Bạn chỉ có thể khởi động SUN2000 sau khi lỗi được tự động khắc phục.
Bước 2 Bật công tắc DC ở đáy của SUN2000.
Bước 3 Thực hiện cài đặt nhanh trên ứng dụng SUN2000. Để biết chi tiết, xem 7 hướng dẫn cài đặt trên ứng dụng App
II. Hướng dẫn cài đặt trên ứng dụng App
1. Thao tác với ứng dụng App
Tuyên bố miễn trách nhiệm
-
- Các thông số có thể cấu hình của SUN2000 thay đổi theo model thiết bị và mã lưới.
- Nếu bạn đổi mã lưới, một số thông số có thể được khôi phục về mặc định của nhà máy. Sau khi đổi mã lưới, hãy kiểm tra xem các thông số đã thiết lập trước đó có bị ảnh hưởng không.
- Việc ra lệnh đặt lại, đặt lại về cài đặt gốc, tắt máy hoặc nâng cấp biến tần năng lượng mặt trời có thể gây ra lỗi kết nối với lưới điện, ảnh hưởng đến năng suất năng lượng.
- Chỉ các chuyên gia mới được phép đặt các thông số lưới điện, thông số bảo vệ, thông số tính năng và thông số điều chỉnh công suất của biến tần năng lượng mặt trời. Nếu các thông số lưới điện, thông số bảo vệ và thông số tính năng được thiết lập không chính xác thì biến tần năng lượng mặt trời có thể không kết nối được với lưới điện. Nếu các thông số điều chỉnh công suất được thiết lập không chính xác thì biến tần năng lượng mặt trời có thể không kết nối được với lưới điện theo yêu cầu. Trong các trường hợp này, năng suất năng lượng sẽ bị ảnh hưởng.
- Tên thông số, phạm vi giá trị và giá trị mặc định có thể thay đổi.
a. Tải xuống và cài đặt ứng dụng
Xem chi tiết Downloading and Installing the App trong Điều FusionSolar App andSUN2000 App Device Commissioning Guide.
b. Đăng nhập vào ứng dụng
Xem chi tiết Connecting to a Device trong Điều FusionSolar App and SUN2000 AppDevice Commissioning Guide.
c. Thao tác liên quan đến Advanced User
Đảm bảo phía DC của SUN2000 được cấp điện trước khi đặt thông số lưới, thông số bảo vệ và thông số tính năng.
Đặt thông số lưới
Quy trình

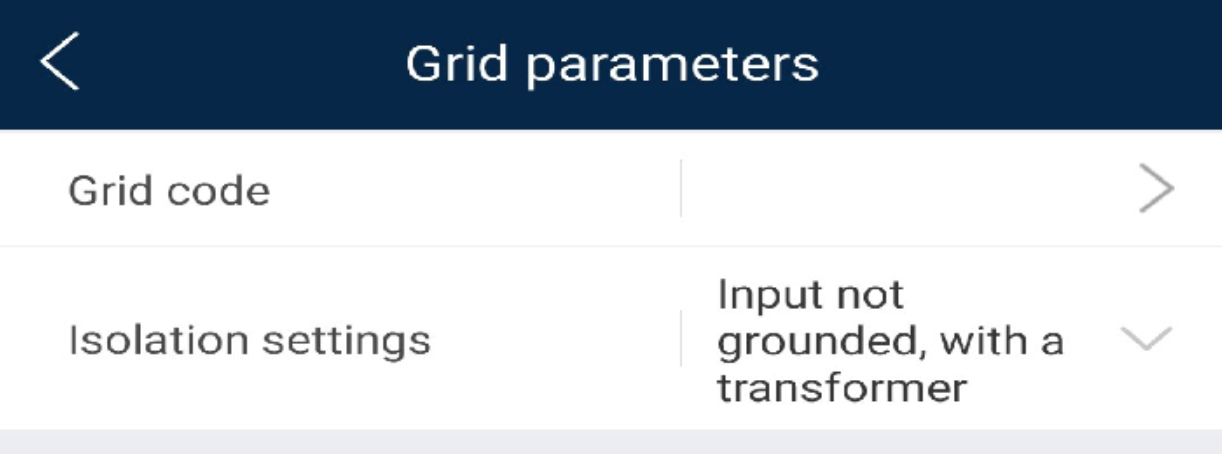

Bước 1 Chọn Settings > Grid Parameters để đặt thông số lưới.
Bảng 1. Thông số lưới
| Thông số kỹ thuật | Mô tả |
| Grid code | Đặt thông số này dựa trên mã lưới của quốc gia hoặc khu vực sử dụng SUN2000 và trường hợp áp dụng SUN2000. |
| Isolation | Chỉ định chế độ hoạt động của SUN2000 theo trạng thái nối đất ở phía DC và trạng thái kết nối với lưới. |
Đặt thông số bảo vệ
Quy trình:

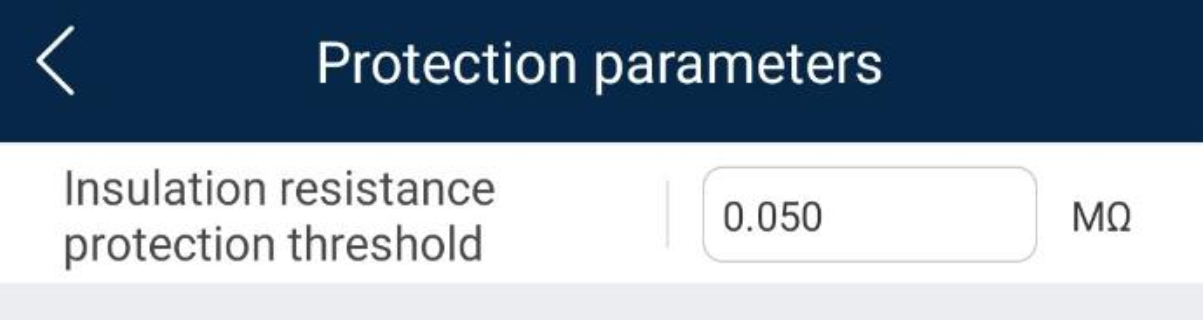

Bước 1 Chọn Settings > Protection Parameters để đặt thông số bảo vệ.
Bảng 2. Thông số bảo vệ
| Thông số | Mô tả |
| Insulation resistance protection (MΩ) | Để đảm bảo an toàn cho thiết bị, SUN2000 phát hiện điện trở cách điện giữa phía đầu vào và mặt đất khi bắt đầu tự kiểm tra. Nếu giá trị phát hiện được nhỏ hơn giá trị cài sẵn, SUN2000 sẽ không xuất điện ra lưới điện. |
Đặt thông số tính năng
Quy trình:

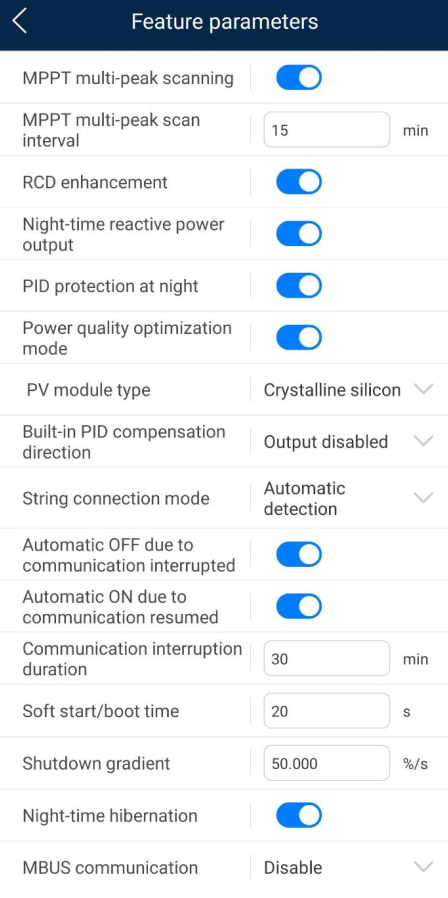

Bước 1 Chọn Settings > Feature Parameters để đặt thông số tính năng.
Bảng 3. Thông số tính năng
| Thông số | Mô tả |
| MPPT multi-peak scanning | Khi sử dụng SUN2000 trong trường hợp chuỗi quang điện bị bóng che một cách rõ ràng, hãy bật chức năng này. Sau đó, SUN2000 sẽ thực hiện quét MPPT theo chu kỳ đều đặn để xác định công suất tối đa. |
| MPPT multi-peak scan interval (min) | Chỉ định chu kỳ quét đa đỉnh MPPT. Thông số này chỉ hiển thị khi MPPT multi-peak scanning được đặt thành Enable. |
| RCD enhancing | RCD đề cập đến dòng điện dư của SUN2000 đến mặt đất. Để đảm bảo an ninh thiết bị và an toàn cá nhân, RCD phải tuân thủ tiêu chuẩn. Nếu công tắc AC có chức năng phát hiện dòng điện dư được lắp đặt bên ngoài SUN2000, nên bật chức năng này để giảm dòng điện dư được tạo ra trong quá trình chạy SUN2000, nhờ đó giúp công tắc AC không vận hành sai. |
| Night-time reactive power output | Trong một số trường hợp áp dụng cụ thể, một công ty lưới điện yêu cầu SUN2000 có thể thực hiện bù công suất vô công vào ban đêm để đảm bảo hệ số công suất của lưới điện cục bộ đáp ứng yêu cầu. Thông số này chỉ có thể cấu hình khi Isolation settings được đặt thành Input ungrounded, with a transformer. |
| PID protection at night | Khi bộ biến tần xuất công suất vô công vào ban đêm và thông số này được cài đặt thành Enable, bộ biến tần sẽ tự động tắt nếu phát hiện trạng thái bù PID bất thường. |
| Power quality optimization mode | Nếu Power quality optimization mode được đặt thành Enable, các sóng hài của dòng điện đầu ra bộ biến tần sẽ được tối ưu hóa. |
| PV module type | Thông số này được sử dụng để đặt các loại mô-đun quang điện khác nhau vàthời gian tắt máy của các mô-đun quang điện tập trung. Nếu các mô-đun quang điện tập trung bị bóng che, công suất sẽ giảm mạnh xuống 0 và SUN2000 sẽ tắt. Hiệu suất năng lượng sẽ bị ảnh hưởng vì mất quá nhiều thời gian để nguồn điện tiếp tục và SUN2000 khởi động lại. Không cần đặt thông số này cho mô-đun quang điện dạng màng và silicon tinh thể.
|
| PID compensation direction (hoặc Crystalline silicon PV compensation mode) | Khi bộ biến tần gửi công suất vô công vào ban đêm, một thiết bị bù PID bên ngoài (chẳng hạn như mô-đun PID) cần phải thực hiện bù PID cho hệ thống. Ngoài ra cũng cần thiết lập chính xác thông số này trên bộ biến tần. Bộ biến tần gửi công suất vô công vào ban đêm chỉ khi nó phát hiện ra giá trị của thông số này giống với hướng bù của thiết bị bù PID bên ngoài. Thông số này được hiển thị khi PV module type được cài đặt thành Crystalline silicon. Chọn PV–positive offset cho các mô đun PV loại P. Chọn PV+ negative offset cho các mô đun PV loại N. |
| String connection mode | Đặt chế độ kết nối của chuỗi quang điện.
|
| Automatic OFF due to communication interrupted | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 phải tắt máy sau khi giao tiếp bị gián đoạn trong một thời gian nhất định. Nếu Automatic OFF due to communication interrupted được đặt thành Enable và giao tiếp SUN2000 đã bị gián đoạn trong thời gian quy định (được đặt bởi Communication interruption duration), SUN2000 sẽ tự động tắt. |
| Automatic ON due to communication resumed | Nếu bật thông số này, SUN2000 sẽ tự động khởi động sau khi giao tiếp phục hồi. Nếu tắt thông số này, cần khởi động SUN2000 theo cách thủ công sau khi giao tiếp phục hồi. Thông số này được hiển thị khi Automatic OFF due to communication interrupted được đặt thành Enable. |
| Communication interruption duration (min) | Chỉ định thời gian xác định gián đoạn giao tiếp và được sử dụng để tự động tắt máy nhằm bảo vệ trong trường hợp gián đoạn giao tiếp. |
| Soft start/boot time(s) | Chỉ định thời gian tăng dần công suất khi SUN2000 khởi động. |
| Shutdown gradient (%/s) | Xác định tốc độ thay đổi công suất khi bộ biến tần tắt. |
| Night-time hibernation | SUN2000 giám sát các chuỗi quang điện vào ban đêm. Nếu Night-time hibernation được đặt thành Enable, chức năng giám sát của SUN2000 sẽ nghỉ vào ban đêm, để giảm tiêu thụ điện năng. |
| MBUS communication | Đối với các model SUN2000 hỗ trợ cả giao tiếp RS485 và MBUS, khi sử dụng giao tiếp RS485, bạn nên đặt MBUS communication thành Disable để giảm tiêu thụ điện năng. |
| Delay upgrade | Delay upgrade được sử dụng chủ yếu trong trường hợp nâng cấp khi nguồn quang điện bị ngắt kết nối vào ban đêm do không có ánh sáng mặt trời hoặc hoạt động không ổn định vào lúc bình minh hoặc hoàng hôn do thiếu ánh sáng mặt trời. Sau khi quá trình nâng cấp SUN2000 bắt đầu, nếu Night-time hibernation được đặt thành Enable, gói nâng cấp sẽ được tải trước. Sau khi nguồn quang điện phục hồi và các điều kiện kích hoạt được đáp ứng, SUN2000 sẽ tự động kích hoạt nâng cấp. |
| RS485-2 communication | Nếu thông số này được đặt thành Enable, có thể sử dụng cổng RS485-2. Nếu không sử dụng cổng này, bạn nên đặt thông số này thành Disable để giảm mức tiêu thụ điện năng. |
| String monitor | SUN2000 giám sát các chuỗi PV theo thời gian thực. Nếu bất kỳ chuỗi quang điện nào hoạt động bất thường (chẳng hạn như chuỗi quang điện bị bóng che hoặc giảm hiệu suất năng lượng), SUN2000 sẽ đưa ra báo động để nhắc nhân viên bảo trì chuỗi quang điện kịp thời. Nếu chuỗi quang điện dễ bị bóng che, bạn nên đặt String monitor thành Disable để ngăn chặn báo động giả. |
| String detection reference asymmetric coefficient | Chỉ định ngưỡng để xác định ngoại lệ chuỗi quang điện. Có thể kiểm soát báo động giả do bóng râm cố định bằng cách thay đổi thông số này. Thông số này được hiển thị khi String monitor được đặt thành Enable. |
| String detection starting power percentage (%) | Chỉ định ngưỡng để bắt đầu phát hiện ngoại lệ chuỗi quang điện. Có thể kiểm soát báo động giả do bóng râm cố định bằng cách thay đổi thông số này. Thông số này được hiển thị khi String monitor được đặt thành Enable. |
| Duration for determining short-time grid disconnection (ms) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu không được ngắt kết nối bộ biến tần khỏi lưới điện nếu lưới điện bị mất điện trong thời gian ngắn. Sau khi lỗi được khắc phục, cần khôi phục nhanh công suất đầu ra bộ biến tần. |
d. Thao tác liên quan đến Special User
Đảm bảo phía DC của SUN2000 được cấp điện trước khi đặt thông số lưới, thông số bảo vệ, thông số tính năng và thông số điều chỉnh lưới.
Đặt thông số lưới
Quy trình:

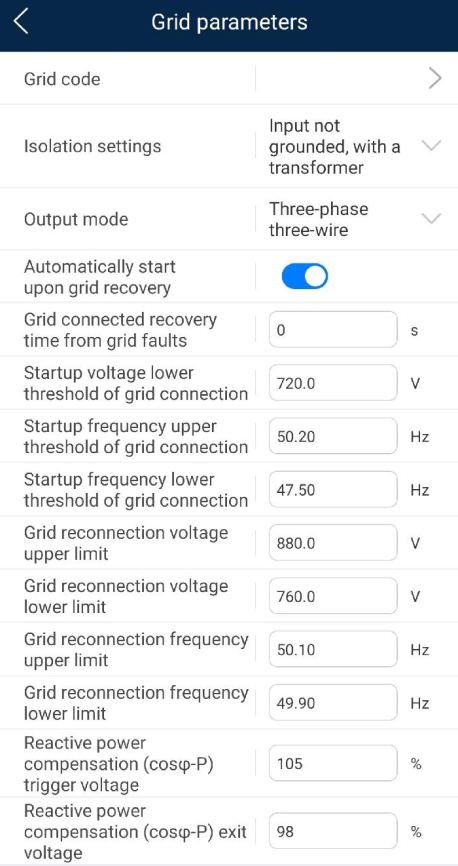

Bước 1 Chọn Settings > Grid Parameters để đặt thông số lưới.
Bảng 4. Thông số lưới
| Thông số kỹ thuật | Mô tả |
| Grid code | Đặt thông số này dựa trên mã lưới của quốc gia hoặc khu vực sử dụng SUN2000 và trường hợp áp dụng SUN2000. |
| Isolation settings | Cài đặt chế độ hoạt động của bộ biến tần dựa vào trạng thái nối đất ở phía DC và kết nối với lưới điện. |
| Output mode | Cho biết liệu đầu ra bộ biến tần có sử dụng dây trung tính hay không dựa vào trường hợp ứng dụng. |
| Automatically start upon grid recovery | Chỉ định có cho phép SUN2000 tự động khởi động sau khi lưới điện phục hồi hay không |
| Grid connected recovery time from grid faults (s) | Chỉ định thời gian chờ để SUN2000 khởi động lại sau khi lưới điện phục hồi. |
| Startup voltage lower threshold of grid connection (V) | Theo các tiêu chuẩn của một số quốc gia và khu vực, sau khi bộ biến tần được bật vào lần đầu tiên kết nối lưới điện, nếu điện áp lưới điện thấp hơn Startup voltage lower threshold of grid connection, không được phép kết nối bộ biến tần với lưới điện. |
| Startup frequency upper threshold of grid connection (Hz) | Theo các tiêu chuẩn của một số quốc gia và khu vực, sau khi bộ biến tần được bật vào lần đầu tiên kết nối lưới điện, nếu điện áp lưới điện thấp hơn Startup frequency upper threshold of grid connection, không được phép kết nối bộ biến tần với lưới điện. |
| Startup frequency lower threshold of grid connection (Hz) |
Theo các tiêu chuẩn của một số quốc gia và khu vực, sau khi bộ biến tần được bật vào lần đầu tiên kết nối lưới điện, nếu điện áp lưới điện thấp hơn Startup frequency lower threshold of grid connection, không được phép kết nối bộ biến tần với lưới điện. |
| Grid reconnection voltage upper limit (V) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 không được xuất điện ra lưới điện lại khi điện áp lưới vượt quá giá trị Grid reconnection voltage upper limit sau khi SUN2000 tắt máy do lỗi. |
| Grid reconnection voltage lower limit (V) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 không được xuất điện ra lưới điện lại khi điện áp lưới thấp hơn giá trị Grid reconnection voltage lower limit sau khi SUN2000 tắt máy do lỗi. |
| Grid reconnection frequency upper limit (Hz) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 không được xuất điện ra lưới điện lại khi tần số lưới vượt quá giá trị Grid reconnection frequency upper limit sau khi SUN2000 tắt máy do lỗi. |
| Grid reconnection frequency lower limit (Hz) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 không được xuất điện ra lưới điện lại khi tần số lưới thấp hơn giá trị Grid reconnection frequency lower limit sau khi SUN2000 tắt máy do lỗi. |
| Reactive power compensation (cosφ-P) trigger voltage (%) |
Chỉ định ngưỡng điện áp để kích hoạt bù công suất vô công dựa trên đường cong cosφ-P. |
| Reactive power compensation (cosφ-P) exit voltage (%) |
Chỉ định ngưỡng điện áp để thoát bù công suất vô công dựa trên đường cong cosφ-P. |
Đặt thông số bảo vệ
Quy trình:

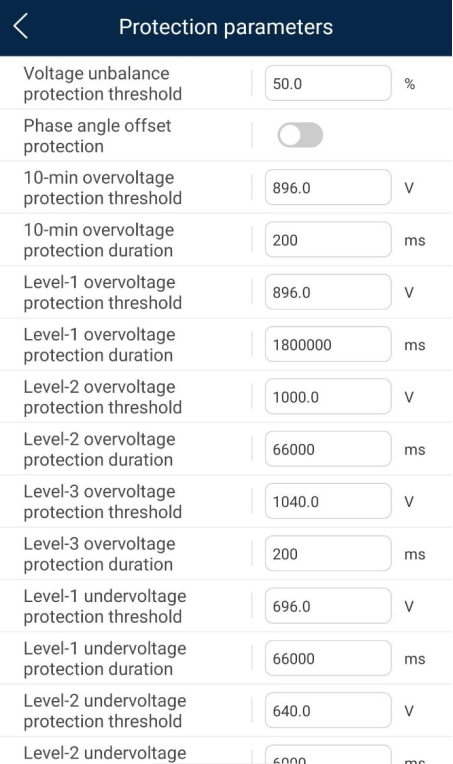

Bước 1 Chọn Function Menu > Settings > Protection Parameters để đặt thông số bảo vệ.
Bảng 5. Thông số bảo vệ
| Thông số | Mô tả |
| Voltage unbalance protection threshold (%) | Chỉ định ngưỡng bảo vệ SUN2000 khi điện áp lưới điện không cân bằng. |
| Phase angle offset protection | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu bảo vệ SUN2000 khi độ lệch góc ba pha của lưới điện vượt quá một giá trị nhất định. |
| 10-min overvoltage protection threshold (V) | Chỉ định ngưỡng bảo vệ quá áp 10 phút. |
| 10-min overvoltage protection duration (ms) | Chỉ định thời gian bảo vệ quá áp 10 phút. |
| Level-N OV protection (V) | Chỉ định ngưỡng bảo vệ quá áp lưới cấp N. LƯU Ý
|
| Level-N OV protection time (ms) | Chỉ định thời gian bảo vệ quá áp lưới cấp N. LƯU Ý Có thể đặt N thành 1, 2, 3 hoặc 4. |
| Level-N UV protection (V) | Chỉ định ngưỡng bảo vệ thấp áp lưới cấp N. LƯU Ý
|
| Level-N UV protection time (ms) | Chỉ định thời gian bảo vệ thấp áp lưới cấp N. LƯU Ý Có thể đặt N thành 1, 2, 3 hoặc 4. |
| Level-N OF protection (Hz) | Chỉ định ngưỡng bảo vệ quá tần lưới cấp N. LƯU Ý N có thể là 1 hoặc 2. |
| Level-N OF protection time (ms) | Chỉ định thời gian bảo vệ quá tần lưới cấp N. LƯU Ý N có thể là 1 hoặc 2. |
| Level-N UF protection (Hz) | Chỉ định ngưỡng bảo vệ thấp tần lưới cấp N. LƯU Ý N có thể là 1 hoặc 2. |
| Level-N UF protection time (ms) | Chỉ định thời gian bảo vệ thấp tần lưới cấp N. LƯU Ý N có thể là 1 hoặc 2 |
Đặt thông số tính năng
Quy trình:

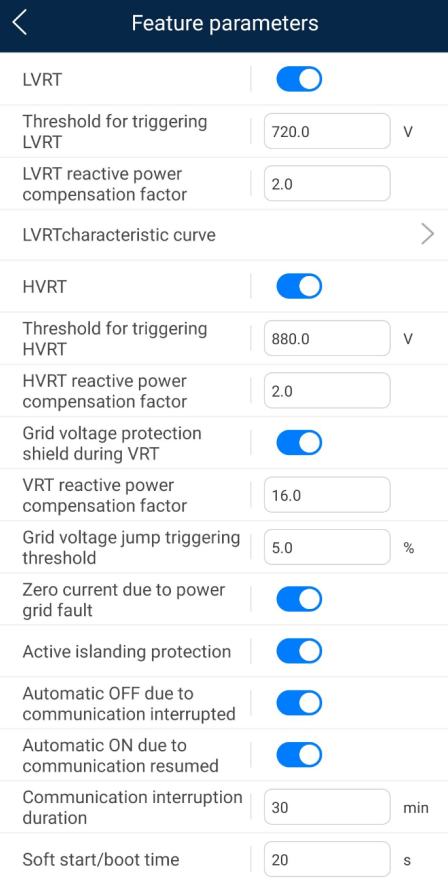

Bước 1 Chọn Settings > Feature Parameters để đặt thông số tính năng.
Bảng 6. Thông số tính năng
| Thông số | Mô tả |
| LVRT | Khi điện áp lưới điện thấp bất thường trong một thời gian ngắn, SUN2000 không thể ngắt kết nối khỏi lưới điện ngay lập tức và phải hoạt động trong một thời gian. Điều này được gọi là LVRT. |
| Threshold for triggering LVRT (V) | Cho biết ngưỡng để kích hoạt LVRT. Cài đặt ngưỡng phải đáp ứng tiêu chuẩn lưới điện tại địa phương. Thông số này được hiển thị khi LVRT được cài đặt thành Enable. |
| LVRT reactive power compensation factor | Trong LVRT, SUN2000 cần phát công suất vô công để hỗ trợ lưới điện. Thông số này được sử dụng để đặt công suất vô công do SUN2000 phát ra. Ví dụ: nếu bạn đặt LVRT reactive power compensation power factor thành 2, dòng điện vô công do SUN2000 phát ra sẽ chiếm 20% dòng điện định mức khi điện áp AC giảm 10% trong LVRT. |
| HVRT | Khi điện áp lưới điện cao bất thường trong một thời gian ngắn, SUN2000 không thể ngắt kết nối khỏi lưới điện ngay lập tức và phải hoạt động trong một thời gian. Điều này được gọi là bỏ qua cao áp (HVRT). |
| Threshold for triggering HVRT (V) | Chỉ định ngưỡng để kích hoạt HVRT. Cài đặt ngưỡng phải đáp ứng tiêu chuẩn lưới tại địa phương. Thông số này được hiển thị khi HVRT được cài đặt thành Enable. |
| HVRT reactive power compensation factor | Trong HVRT, SUN2000 cần phát công suất vô công để hỗ trợ lưới điện. Thông số này chỉ định công suất vô công do SUN2000 phát ra. Thông số này được hiển thị khi HVRT được cài đặt thành Enable. |
| Grid voltage protection shield during VRT | Cho biết liệu có cần bảo vệ chức năng bảo vệ thấp áp trong suốt quá trình LVRT hoặc HVRT hay không. Thông số này được hiển thị khi LVRT hoặc HVRT được cài đặt thành Enable. |
| VRT exit hysteresis threshold | Cho biết ngưỡng phục hồi LVRT/HVRT.
|
| Grid voltage jump triggering threshold (%) | Để đáp ứng tiêu chuẩn của một số quốc gia và khu vực, khi điện áp lưới điện có những thay đổi thoáng qua, SUN2000 không thể ngắt kết nối khỏi lưới điện ngay lập tức và phải hoạt động trong một thời gian. Điều này được gọi là nhảy điện áp thoáng qua. Thông số này chỉ định ngưỡng kích hoạt nhảy điện áp thoáng qua. |
| Zero current due to power grid fault | Một số quốc gia và khu vực có các yêu cầu về dòng điện ra trong suốt quá trình lướt qua điện áp cao/thấp. Trong trường hợp này, hãy cài đặt thông số này thành Enable. Nếu thông số này được cài đặt thành Enable, dòng điện ra sẽ thấp hơn 10% dòng điện định mức trong suốt quá trình lướt qua điện áp cao/thấp. Thông số này được hiển thị khi LVRT hoặc HVRT được cài đặt thành Enable. |
| Active islanding protection | Chỉ định có bật chức năng bảo vệ tách đảo chủ động hay không. |
| Voltage rise suppression | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 phải ngăn điện áp lưới tăng lên bằng cách cung cấp công suất vô công và giảm công suất hoạt động khi điện áp đầu ra vượt quá một giá trị nhất định. |
| Voltage rise suppressing reactive power adjustment point (%) |
Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 phải phát một lượng điện vô công nhất định khi điện áp đầu ra vượt quá một giá trị nhất định. Thông số này được hiển thị khi Voltage rise suppression được đặt thành Enable. |
| Voltage rise suppressing active power derating point (%) | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 phải phát một lượng điện vô công nhất định khi điện áp đầu ra vượt quá một giátrị nhất định.
|
| Automatic OFF due to communication interrupted | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu SUN2000 phải tắt máy sau khi giao tiếp bị gián đoạn trong một thời gian nhất định. Nếu Automatic OFF due to communication interrupted được đặt thành Enable và giao tiếp SUN2000 đã bị gián đoạn trong thời gian quy định (được đặt bởi Communication interruption duration), SUN2000 sẽ tự động tắt. |
| Automatic ON due to communication resumed | Nếu bật thông số này, SUN2000 sẽ tự động khởi động sau khi giao tiếp phục hồi. Nếu tắt thông số này, cần khởi động SUN2000 theo cách thủ công sau khi giao tiếp phục hồi. Thông số này được hiển thị khi Automatic OFF due to communication interrupted được đặt thành Enable. |
| Communication interruption duration (min) | Chỉ định thời gian xác định gián đoạn giao tiếp và được sử dụng để tự động tắt máy nhằm bảo vệ trong trường hợp gián đoạn giao tiếp. |
| Soft start/boot time (s) | Chỉ định thời gian tăng dần công suất khi SUN2000 khởi động. |
| Soft start time after grid failure (s) | Chỉ định thời gian tăng dần công suất khi SUN2000 khởi động lại sau khi lưới điện phục hồi. |
Đặt thông số điều chỉnh công suất
Quy trình:

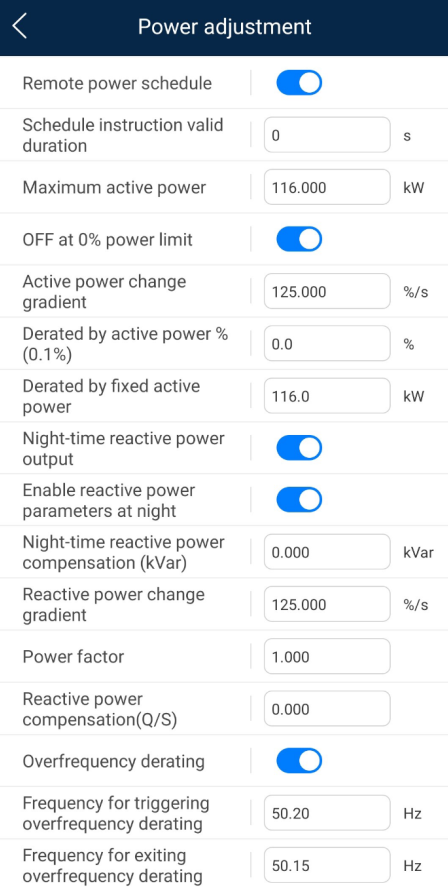

Bước 1 Chọn Settings > Power Adjustment để đặt thông số điều chỉnh công suất.
Bảng 7. Thông số điều chỉnh công suất
| Thông số | Mô tả |
| Remote power schedule | Nếu thông số này được đặt thành Enable, SUN2000 phản hồi với lệnh lập lịch công suất từ xa. Nếu thông số này được đặt thành Disable, SUN2000 không phản hồi với lệnh này. |
| Schedule instruction valid duration (s) | Điều chỉnh thời hạn hợp lệ của chỉ lệnh lập lịch. Khi thông số này được cài đặt thành 0, lệnh lập lịch sẽ có hiệu lực vĩnh viễn. |
| Maximum apparent power (kVA) | Chỉ định ngưỡng trên đầu ra cho công suất biểu kiến tối đa để phù hợp với yêu cầu về công suất của SUN2000 tiêu chuẩn và tùy chỉnh. |
| Maximum active power (kW) | Chỉ định ngưỡng trên đầu ra cho công suất hoạt động tối đa để phù hợp với yêu cầu của các thị trường khác nhau. |
| OFF at 0% power limit | Nếu thông số này được đặt thành Enable, SUN2000 sẽ tắt sau khi nhận được chỉ lệnh giới hạn công suất 0%. Nếu thông số này được đặt thành Disable, SUN2000 không tắt sau khi nhận được chỉ lệnh giới hạn công suất 0%. |
| Active power change gradient (%/s) | Điều chỉnh tốc độ thay đổi của công suất hoạt động SUN2000. |
| Derated by fixed active power (kW) | Điều chỉnh đầu ra công suất hoạt động của SUN2000 thành một giá trị cố định. Thông số này được hiển thị nếu Remote power schedule được cài đặt thành Enable. |
| Derated by active power % (%) | Điều chỉnh đầu ra công suất hoạt động của SUN2000 thành một phần trăm. Thông số này được hiển thị nếu Remote power schedule được cài đặt thành Enable. Nếu thông số này được đặt thành 100, SUN2000 cung cấp công suất đầu ra tối đa. |
| Night-time reactive power output | Trong một số trường hợp áp dụng cụ thể, một công ty lưới điện yêu cầu SUN2000 có thể thực hiện bù công suất vô công vào ban đêm để đảm bảo hệ số công suất của lưới điện cục bộ đáp ứng yêu cầu. Thông số này chỉ có thể cấu hình khi Isolation settings được đặt thành Input ungrounded, with a transformer. |
| Enable reactive power parameters at night | Khi thông số này được cài đặt thành Enable, bộ biến tần sẽ xuất công suất vô công dựa vào cài đặt của Reactive power compensation at night. Nếu không, bộ biến tần sẽ thực thi lệnh lập lịch từ xa. Thông số này được hiển thị khi Night-time reactive power output được cài đặt thành Enable. |
| Night-time reactive power compensation (kVar) | Trong quá trình bù công suất vô công vào ban đêm, công suất vô công được lập lịch theo giá trị cố định. Thông số này được hiển thị khi Night-time reactive power output và Enable reactive power parameters at night được cài đặt thành Enable. |
| Reactive power change gradient (%/s) | Điều chỉnh tốc độ thay đổi công suất vô công của SUN2000. |
| Power factor | Điều chỉnh hệ số công suất SUN2000. Thông số này được hiển thị nếu Remote power schedule được cài đặt thành Enable. |
| Reactive power compensation (Q/S) | Điều chỉnh công suất vô công đầu ra của SUN2000. Thông số này được hiển thị nếu Remote power schedule được cài đặt thành Enable. |
| Night-time reactive power compensation (Q/S) | Nếu Reactive power output at night được bật, không có đầu vào quang điện nào tồn tại và không có chỉ lệnh lập lịch từ xa nào được gửi đi, SUN2000 sẽ phản hồi lệnh này. |
| Overfrequency derating | Nếu thông số này được bật, công suất hoạt động của bộ biến tần sẽ bị giảm theo một độ dốc nhất định khi tần số lưới vượt quá giá trị kích hoạt giảm công suất do quá tần. |
| Frequency for triggering overfrequency derating (Hz) | Tiêu chuẩn của một số quốc gia và khu vực nhất định yêu cầu giảm công suất đầu ra của SUN2000 khi tần số lưới vượt quá một giá trị nhất định. |
| Frequency for exiting overfrequency derating (Hz) | Chỉ định ngưỡng tần số để thoát giảm công suất do thấp tần. Thông số này được hiển thị khi Overfrequency derating được cài đặt thành Enable. |
| Cutoff frequency of overfrequency derating (Hz) | Chỉ định ngưỡng tần số để thoát giảm công suất do thấp tần. Thông số này được hiển thị khi Overfrequency derating được cài đặt thành Enable.
|
| Cutoff power of overfrequency derating (%) | Chỉ định ngưỡng công suất để thoát giảm công suất do thấp tần. Thông số này được hiển thị khi Overfrequency derating được cài đặt thành Enable. |
| Power recovery gradient of over frequency derating (%/min) | Chỉ định độ dốc phục hồi công suất khi giảm công suất do quá tần. Thông số này được hiển thị khi Overfrequency derating được cài đặt thành Enable. |
| PF (U) voltage detection filtering time (s) | Cho biết thời gian để lọc điện áp lưới trong đồ thị PF-U. |
| Apparent power baseline (kVA) | Điều chỉnh đường cơ sở công suất biểu kiến của bộ biến tần. |
| Active power baseline (kW) | Điều chỉnh đường cơ sở công suất hoạt động của bộ biến tần. |
| Communication disconnection fail-safe | Trong trường hợp giới hạn xuất bộ biến tần, nếu thông số này được cài đặt thành Enable, bộ biến tần sẽ tiến hành giảm công suất thuần theo tỷ lệ phần trăm khi giao tiếp giữa bộ biến tần và SmartLogger hoặc Smart Dongle bị ngắt kết nối trong thời gian lâu hơn thời gian quy định bởi Communication disconnection detection time. |
| Communication disconnection detection time (s) | Cho biết thời gian phát hiện nhằm đảm bảo an toàn trong trường hợp ngắt kết nối giữa bộ biến tần và SmartLogger hoặc Smart Dongle. |
| Active power output limit for fail-safe (%) | Cho biết giá trị giảm công suất thuần của biến tần theo tỷ lệ phần trăm. |
| Underfrequency rise power | Tiêu chuẩn của một số quốc gia và khu vực yêu cầu rằng nếu tần số lưới điện thấp hơn Frequency for triggering of underfrequency rise power, bộ biến tần cần tăng đầu ra công suất thuần để giúp tăng tần số lưới điện. Trong trường hợp này, hãy cài đặt thông số này thành Enable. |
| Frequency for triggering of underfrequency rise power (Hz) |
Cho biết ngưỡng tần số của Underfrequency rise power. Thông số này được hiển thị khi Underfrequency rise power được cài đặt thành Enable. |
| Power recovery gradient of underfrequency rise (%/min) | Cho biết tốc độ phục hồi của Underfrequency rise power. Thông số này được hiển thị khi Underfrequency rise power được cài đặt thành Enable. |
| Cutoff frequency of underfrequency rise power (Hz) | Cho biết tần số ngưỡng của Underfrequency rise power. Thông số này được hiển thị khi Underfrequency rise power được cài đặt thành Enable. |
| Cutoff power of underfrequency rise power (%) | Cho biết công suất ngưỡng của Underfrequency rise power. Thông số này được hiển thị khi Underfrequency rise power được cài đặt thành Enable. |
| Frequency for exiting of underfrequency rise power (Hz) | Cho biết tần số thoát của Underfrequency rise power. Thông số này được hiển thị khi Underfrequency rise power được cài đặt thành Enable. |
| Q-U characteristic curve mode | Cho biết chế độ bù công suất vôcông của đầu ra bộ biến tần. |
| Power percentage for triggering Q-U scheduling | Cho biết công suất biểu kiến tham chiếu, tính bằng phần trăm. Khi công suất biểu kiến thực tế của bộ biến tần lớn hơn giá trị của thông số này, chức năng lập đồ thị đặc tuyến Q-U sẽ được bật. |
| Q-U characteristic curve | Bộ biến tần điều chỉnh Q/S (tỷ lệ giữa công suất vô công ra và công suất biểu kiến) trong thời gian thực dựa vào U/Un(%) (tỷ lệ giữa điện áp lưới điện thực tế và điện áp lưới điện định mức). |
| Q-P characteristic curve | Bộ biến tần điều chỉnh Q/Pn (tỷ lệ giữa công suất vô công ra và công suất thuần định mức) trong thời gian thực dựa vào P/Pn(%) (tỷ lệ giữa công suất thuần thực tế và công suất thuần định mức). |
| Cosφ-P/Pn characteristic curve | Bộ biến tần điều chỉnh hệ số công suất đầu ra cosφ trong thời gian thực dựa vào P/Pn(%). |
2. Vận hành với ổ flash USB
Ổ flash USB của SanDisk, Netac và Kingston được khuyên dùng. Các nhãn hiệu khác có thể không tương thích.
a. Xuất cấu hình
Quy trình:
Bước 1: Nhấp vào Local maintenance script trong ứng dụng SUN2000 để tạo tập tin script khởi động.
Bước 2: Nhập tập tin script khởi động vào máy tính.

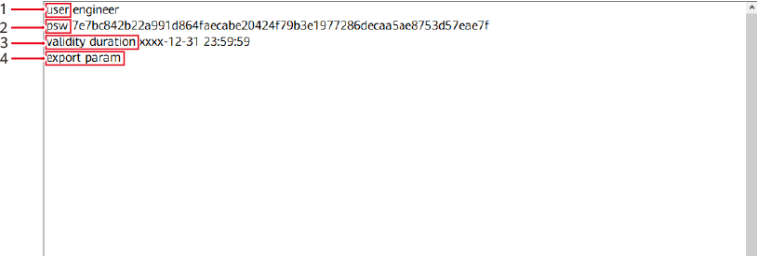

(Tùy chọn) Có thể mở tập tin script khởi động dưới dạng tập tin .txt, như trong Hình 7-42.
| Số | Ý nghĩa | Ghi chú |
| 1 | Tên người dùng | l Advanced user: engineer l Special user: admin |
| 2 | Bản mã | Bản mã sẽ khác nhau tùy vào mật khẩu đăng nhập của ứng dụng SUN2000 hoặc đăng nhập vào màn hình Device Commissioning trên ứng dụng FusionSolar. |
| 3 | Thời hạn hiệu lực của script | – |
| 4 | Lệnh | Cài đặt lệnh khác nhau có thể tạo ra các lệnh khác nhau.
|
Bước 3: Nhập tập tin script khởi động vào thư mục gốc của ổ flash USB.
Bước 4: Kết nối ổ flash USB với cổng USB. Hệ thống sẽ tự động xác định ổ flash USB và thực thi tất cả các lệnh được chỉ định trong tập tin script khởi động. Xem đèn LED chỉ báo để xác định trạng thái vận hành.
Đảm bảo bản mã trong script khởi động khớp với mật khẩu đăng nhập để đăng nhập vào ứng dụng SUN2000 hoặc đăng nhập vào màn hình Device Commissioning trên ứng dụng FusionSolar. Nếu không, tài khoản người dùng sẽ bị khóa trong 10 phút sau khi ổ flash USB được cắm vào 5 lần liên tiếp.
Bảng 8. Mô tả đèn LED chỉ báo
| Đèn LED chỉ báo | Trạng thái | Ý nghĩa |
| Xanh lá tắt | Không có thao tác với ổ flash USB. |
|
| Nhấp nháy màu xanh lá theo chu kỳ dài (bật trong 1 giây rồi tắt trong 1 giây) |
Có một thao tác với ổ flash USB. |
|
| Nhấp nháy màu xanh lá theo chu kỳ ngắn (bật trong 0,125 giây rồi tắt trong 0,125 giây) |
Một thao tác với ổ flash USB đã thất bại. |
|
| Xanh lá ổn định | Một thao tác với ổ flash USB đã thành công. |
Bước 5 Gắn ổ flash USB vào máy tính và kiểm tra dữ liệu đã xuất.
Lưu ý: Khi quá trình xuất cấu hình hoàn tất, tập tin script khởi động và tập tin đã xuất nằm trong thư mục gốc của ổ flash USB
b. Nhập cấu hình
Điều kiện tiên quyết
Tập tin cấu hình hoàn chỉnh đã được xuất.
Quy trình
Bước 1: Nhấp vào Local maintenance script trong ứng dụng SUN2000 để tạo tập tin script khởi động.
Bước 2: Nhập tập tin script khởi động vào máy tính.
Bước 3: Thay thế tập tin script khởi động đã xuất trong thư mục gốc của ổ flash USB với tập tin đã nhập. Chỉ thay thế tập tin script khởi động và giữ lại tập tin đã xuất.
Bước 4: Kết nối ổ flash USB với cổng USB. Hệ thống sẽ tự động xác định ổ flash USB và thực thi tất cả các lệnh được chỉ định trong tập tin script khởi động. Xem đèn LED chỉ báo
để xác định trạng thái vận hành.
Đảm bảo bản mã trong script khởi động khớp với mật khẩu đăng nhập để đăng nhập vào ứng dụng SUN2000 hoặc đăng nhập vào màn hình Device Commissioning trên ứng dụng FusionSolar. Nếu không, tài khoản người dùng sẽ bị khóa trong 10 phút sau khi ổ flash USB được cắm vào 5 lần liên tiếp.
Bảng 9. Mô tả đèn LED chỉ báo
| Đèn LED chỉ báo | Trạng thái | Ý nghĩa |
| Xanh lá tắt | Không có thao tác với ổ flash USB. |
|
| Nhấp nháy màu xanh lá theo chu kỳ dài (bật trong 1 giây rồi tắt trong 1 giây) |
Có một thao tác với ổ flash USB. |
|
| Nhấp nháy màu xanh lá theo chu kỳ ngắn (bật trong 0,125 giây rồi tắt trong 0,125 giây) |
Một thao tác với ổ flash USB đã thất bại. |
|
| Xanh lá ổn định | Một thao tác với ổ flash USB đã thành công. |
c. Xuất dữ liệu
Quy trình:
Bước 1: Nhấp vào Local maintenance script trong ứng dụng SUN2000 để tạo tập tin script khởi động.
Bước 2: Nhập tập tin script khởi động vào thư mục gốc của ổ flash USB.
Bước 3: Kết nối ổ flash USB với cổng USB. Hệ thống sẽ tự động xác định ổ flash USB và thực thi tất cả các lệnh được chỉ định trong tập tin script khởi động. Xem đèn LED chỉ báo
để xác định trạng thái vận hành.
Đảm bảo bản mã trong script khởi động khớp với mật khẩu đăng nhập để đăng nhập vào ứng dụng SUN2000 hoặc đăng nhập vào màn hình Device Commissioning trên ứng dụng FusionSolar. Nếu không, tài khoản người dùng sẽ bị khóa trong 10 phút sau khi ổ flash USB được cắm vào 5 lần liên tiếp.
Bảng 10. Mô tả đèn LED chỉ báo
| Đèn LED chỉ báo | Trạng thái | Ý nghĩa |
| Xanh lá tắt | Không có thao tác với ổ flash USB. | |
| Nhấp nháy màu xanh lá theo chu kỳ dài (bật trong 1 giây rồi tắt trong 1 giây) | Có một thao tác với ổ flash USB. | |
| Nhấp nháy màu xanh lá theo chu kỳ ngắn (bật trong 0,125 giây rồi tắt trong 0,125 giây) | Một thao tác với ổ flash USB đã thất bại. | |
| Xanh lá ổn định | Một thao tác với ổ flash USB đã thành công. |
Bước 4 Gắn ổ flash USB vào máy tính và kiểm tra dữ liệu đã xuất.
Lưu ý: Sau khi dữ liệu được xuất, tập tin script khởi động và tập tin đã xuất sẽ được lưu trong thư mục gốc của ổ flash USB.
d. Nâng cấp
Quy trình
Bước 1 Tải xuống gói nâng cấp phần mềm cần thiết từ trang web hỗ trợ kỹ thuật. SUN2000HA V200R001C00SPCXXX được sử dụng làm ví dụ ở đây.
Bước 2 Giải nén gói nâng cấp.
Lưu ý:
-
- Khi mật khẩu đăng nhập của ứng dụng SUN2000 là mật khẩu ban đầu (00000a), không cần thực hiện Bước 3 – Bước 5.
- Khi mật khẩu đăng nhập của ứng dụng SUN2000 không phải là mật khẩu ban đầu, hãy thực hiện Bước 3 – Bước 7.
Bước 3 Nhấp vào Local maintenance script trong ứng dụng SUN2000 để tạo tập tin script khởi động.
Bước 4 Nhập tập tin script khởi động vào máy tính.
Bước 5 Thay thế tập tin script khởi động (sun_lmt_mgr_cmd.emap) trong gói nâng cấp bằng tập tin được tạo bởi ứng dụng SUN2000.
Bước 6 Sao chép tập tin đã trích xuất vào thư mục gốc của ổ flash USB.
Bước 7 Kết nối ổ flash USB với cổng USB. Hệ thống sẽ tự động xác định ổ flash USB và thực thi tất cả các lệnh được chỉ định trong tập tin script khởi động. Xem đèn LED chỉ báo để xác định trạng thái vận hành.
Đảm bảo bản mã trong script khởi động khớp với mật khẩu đăng nhập để đăng nhập vào ứng dụng SUN2000 hoặc đăng nhập vào màn hình Device Commissioning trên ứng dụng FusionSolar. Nếu không, tài khoản người dùng sẽ bị khóa trong 10 phút sau khi ổ flash USB được cắm vào 5 lần liên tiếp.
Bảng 11. Mô tả đèn LED chỉ báo
| Đèn LED chỉ báo | Trạng thái | Ý nghĩa |
| Xanh lá tắt | Không có thao tác với ổ flash USB. | |
| Nhấp nháy màu xanh lá theo chu kỳ dài (bật trong 1 giây rồi tắt trong 1 giây) | Có một thao tác với ổ flash USB. | |
| Nhấp nháy màu xanh lá theo chu kỳ ngắn (bật trong 0,125 giây rồi tắt trong 0,125 giây) | Một thao tác với ổ flash USB đã thất bại. | |
| Xanh lá ổn định | Một thao tác với ổ flash USB đã thành công. |
Bước 8: (Tùy chọn) Hệ thống sẽ tự động khởi động lại khi nâng cấp hoàn tất. Tất cả các đèn LED chỉ báo đều tắt trong khi khởi động lại. Sau khi khởi động lại, đèn chỉ báo nhấp nháy màu xanh lá theo chu kỳ dài (bật trong 1 giây rồi tắt trong 1 giây) trong 1 phút cho đến khi có màu xanh lá ổn định, cho biết nâng cấp thành công.
III. Kết Luận
Việc cài đặt tính năng Zero Export cho inverter Huawei SUN2000 cần được thực hiện đúng quy trình để đảm bảo an toàn, tuân thủ quy định của lưới điện và tối ưu hiệu suất hệ thống. Người vận hành cần:
-
-
Kiểm tra trước khi khởi động: đảm bảo inverter, dây dẫn, nối đất, công tắc DC/AC và môi trường lắp đặt đều đạt yêu cầu.
-
Thực hiện bật nguồn đúng thứ tự: AC trước, sau đó mới DC, rồi tiến hành cài đặt nhanh trên ứng dụng SUN2000.
-
Cấu hình thông số trên ứng dụng FusionSolar/SUN2000: gồm thông số lưới, bảo vệ, tính năng và điều chỉnh công suất. Các thông số này phải được thiết lập chính xác theo yêu cầu quốc gia/khu vực và tình trạng thực tế của hệ thống.
-
Thiết lập Zero Export: sử dụng chức năng Power Adjustment hoặc cấu hình giới hạn công suất xuất ra lưới. Thông thường, inverter Huawei kết hợp với Smart Power Sensor (DTSU666-H) để đo đếm và giới hạn công suất phù hợp.
-
Lưu ý an toàn: chỉ kỹ sư, chuyên gia có chuyên môn mới được phép thay đổi thông số lưới và bảo vệ, nhằm tránh tình trạng inverter không kết nối được với lưới hoặc gây ảnh hưởng đến hiệu suất.
-
👉 Tóm lại, để cài đặt Zero Export cho inverter Huawei, bạn cần đảm bảo đúng quy trình kỹ thuật, cấu hình chuẩn trên App, đồng bộ với Smart Power Sensor và vận hành thử trước khi bàn giao hệ thống.
————————————————————
G7 Solar – Giải Pháp Điện Mặt Trời Toàn Diện Cho Hộ Gia Đình Và Doanh Nghiệp.
⭐Tư vấn miễn phí – khảo sát tận nơi
⭐Thi công chuyên nghiệp – gọn gàng – thẩm mỹ
⭐Gói vật tư chính hãng – bảo hành dài lâu
📞 Liên hệ G7 Solar để khảo sát & báo giá chính xác hệ thống điện mặt trời cho ngôi nhà của bạn!
🌐 Trang web: https://g7solar.com
📱 Đường dây nóng: 0779.697.697
